Série PICTO280

Caisson de signalisation de type FAV (Feu d’Affectation de Voie)
de format hors tout 450x450mm.
Equipé de 1, 2 ou 3 pictogramme(s) simple(s) de type
Flèche, Croix, logo CB, LiberT… en LED haute luminosité.
Pilotage par contact(s) sec(s), alimentation 230V AC.

TÉLÉCHARGEZ LA FICHE PRODUIT


Caractéristiques techniques Série PICTO280

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=450 x H=450 x P=122mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor noir mat en périphérie d’afficheur.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.



MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 2 brides en aluminium extrudé.

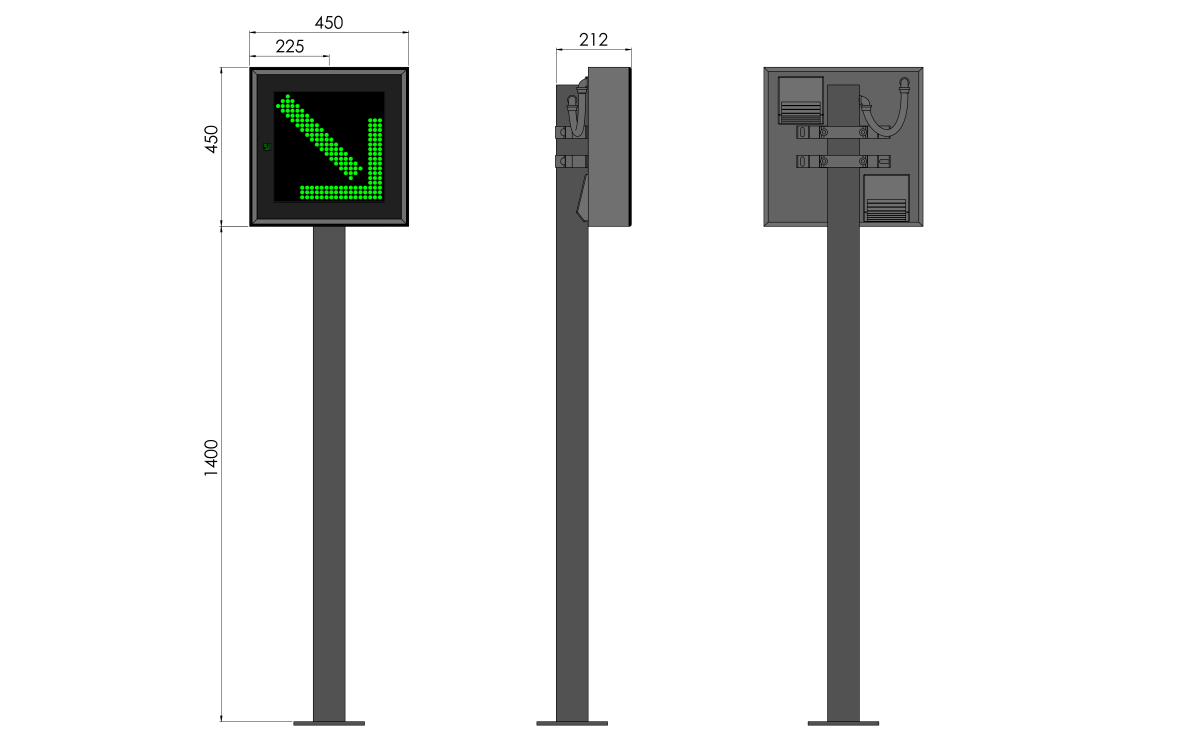

  • Mât en aluminium brossé en standard, de diamètre 90mm et de hauteur de 1800mm, avec semelle d’entraxe 200×200.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M14x300.



MONTAGE MURAL OU SOUS PLAFOND

  • Fixation murale par pièces en aluminium ou sous plafond par suspentes rigides en inox.
  • Presse-étoupes métalliques en face arrière pour les sorties de câbles.
  • Pictogramme(s) de dimensions hors tout 280x280mm.
  • LED très haute luminosité de 4000mcd, angle de 70°.
  • Distance de lecture supérieure à 100m.
  • Réglage automatique de luminosité par cellule intégrée.

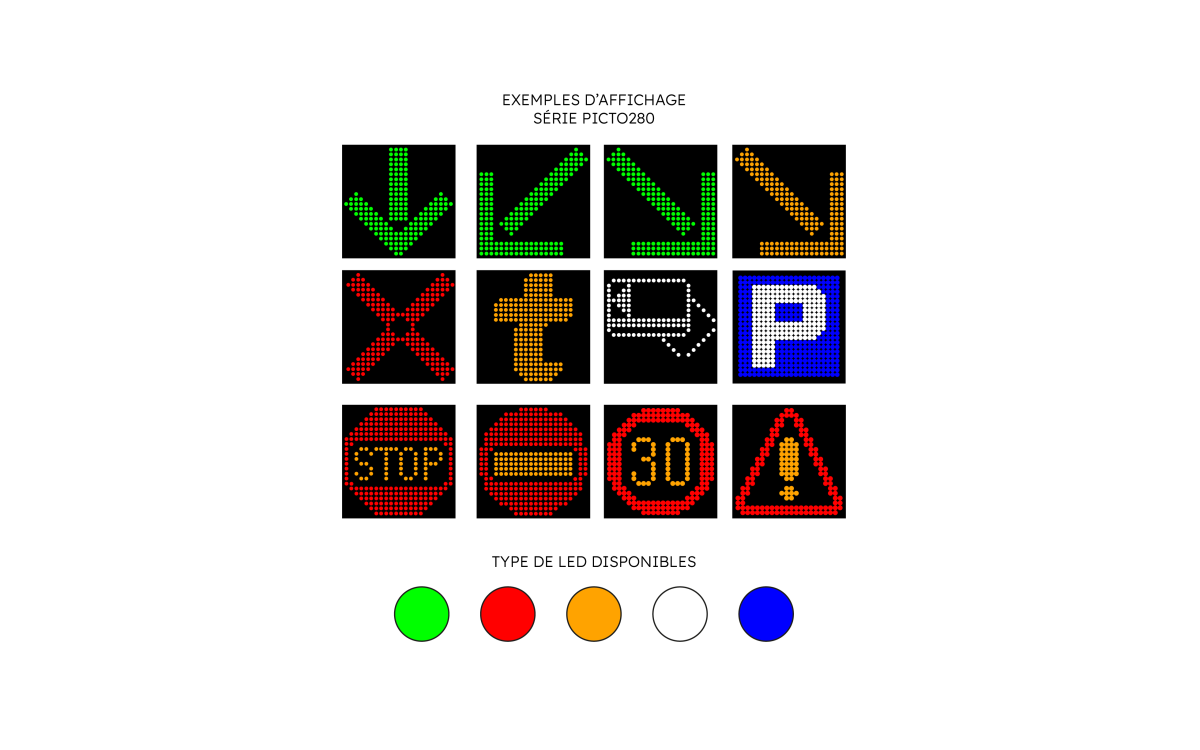

  • Pictogrammes disponibles en standard : Flèche en LED vertes, Croix en LED rouges. Autres combinaisons de couleurs et de pictogrammes sur demande.
  • Ventilation forcée thermostatique avec grilles IP54 en face arrière.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 5W à 50W maximum par caisson.
  • Pilotage par 1 ou 2 contact(s) sec(s) (distance de liaison maximale de 500m avec un câble de type SYT1).
  • Livré avec 3m de câble souple en standard pour l’alimentation 230V et le pilotage.
  • Choix de l’état par défaut à la commande : éteint, croix, flèche.
  • Mât en aluminium brossé de diamètre 90mm et de hauteur 1800mm avec accessoires de fixation et de raccordement.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M14x300, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Kit de fixation murale.
  • Kit de fixation sous plafond.
  • Thermo-laquage du caisson et des pièces de fixation RAL au choix.
  • Pilotage par bus RS485 et protocole Trafic.
