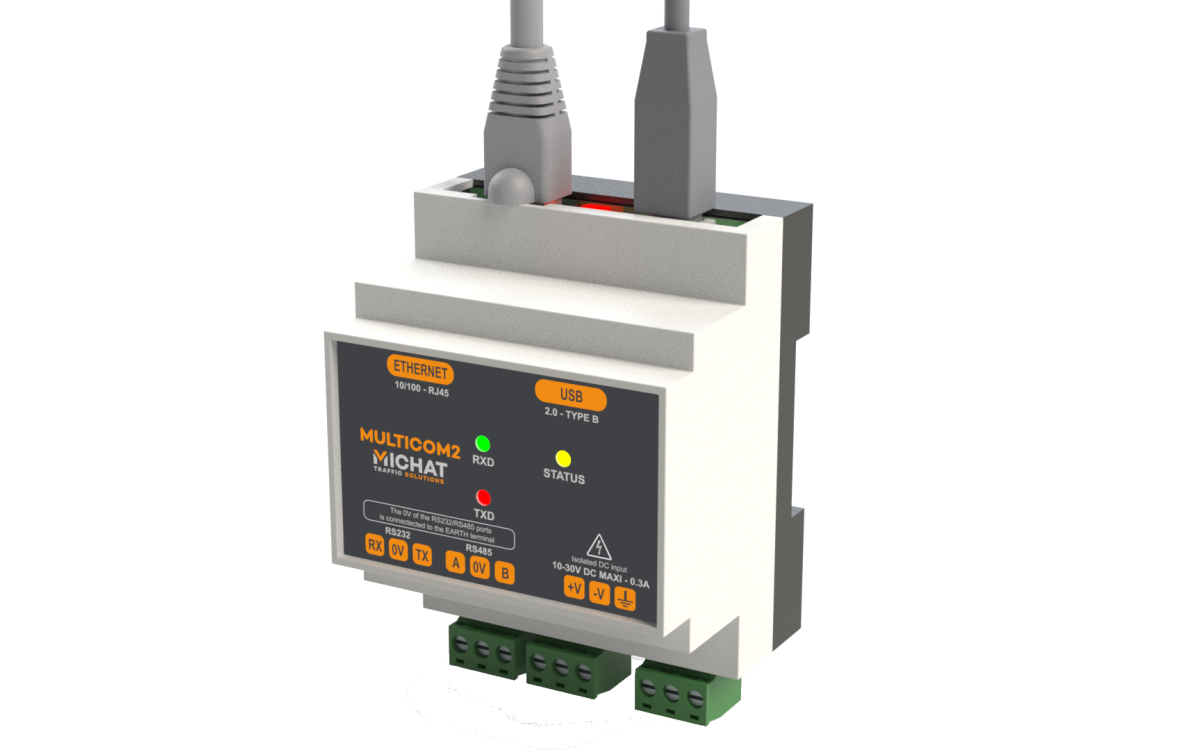

MULTICOM2 – Version Rail DIN

Module d’interface multi-protocoles avec des systèmes
de péage ou de guidage, pour montage Rail DIN.
Alimentation 10-30V DC 3W.
Logiciel embarqué « Mini Display Manager »
accessible depuis n’importe quel navigateur Web.

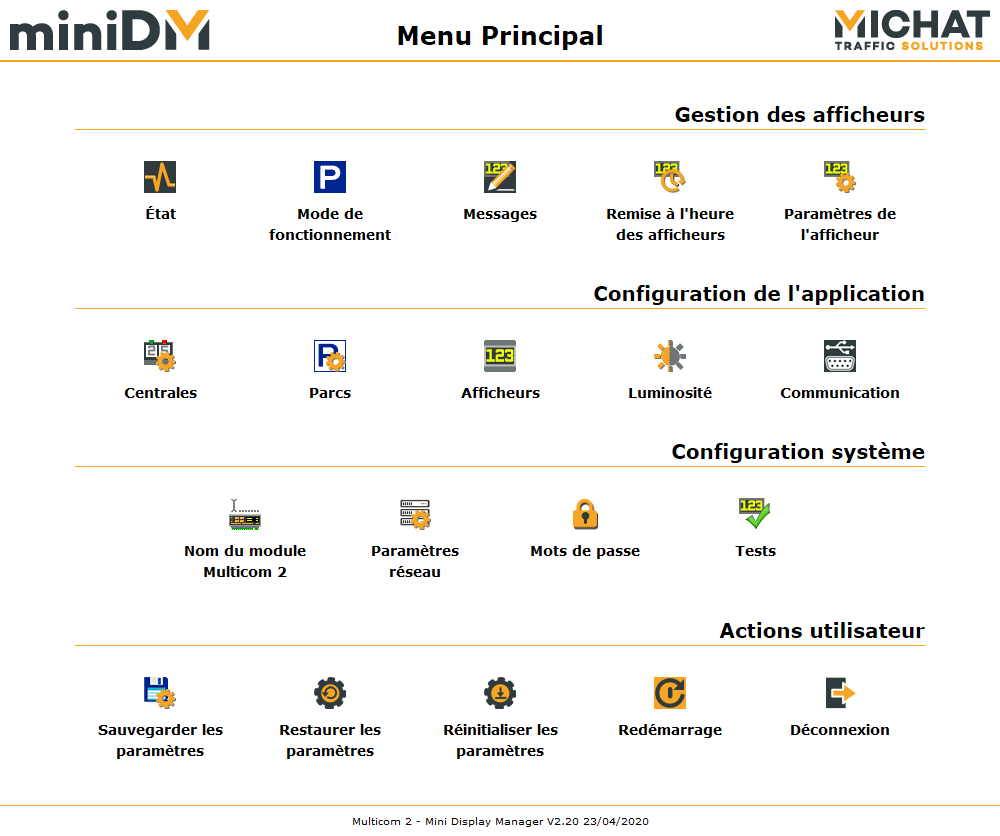

Fenêtre principale de l’application « Mini Display Manager »

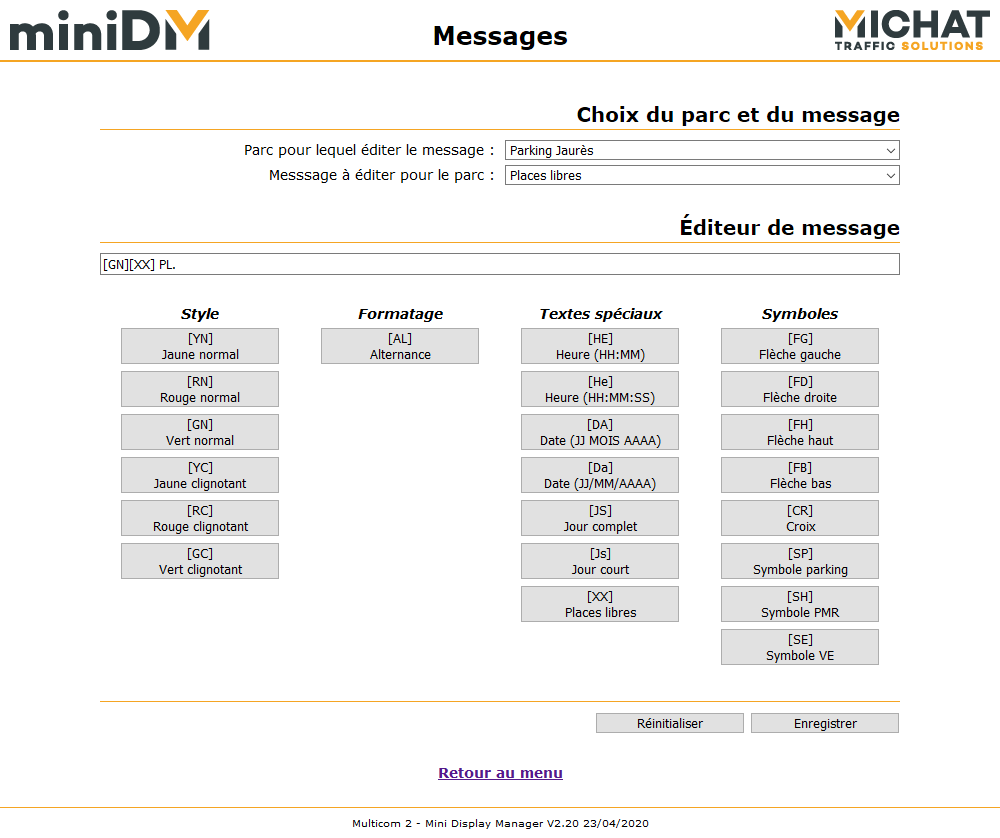

Fenêtre d’édition des messages

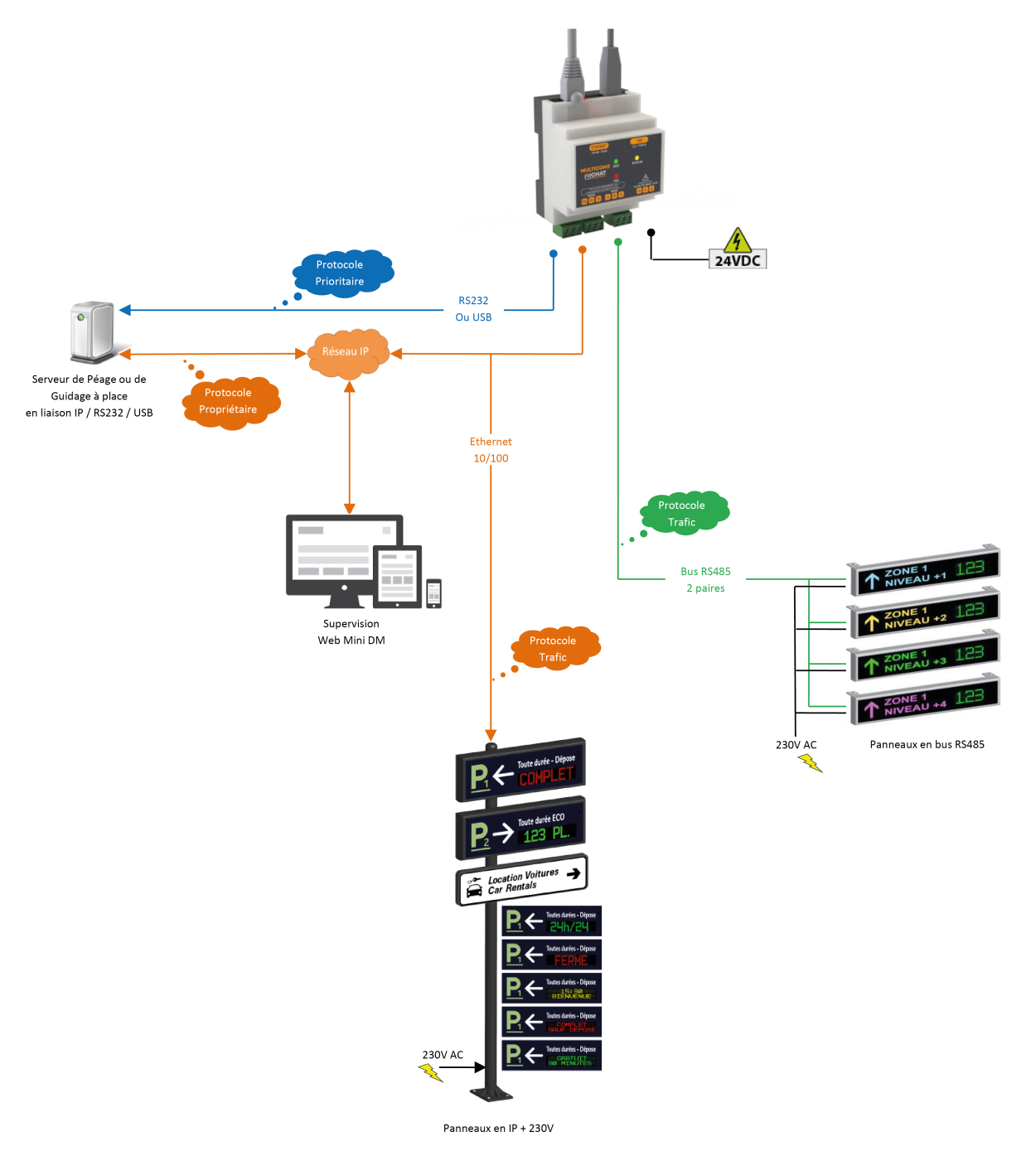

Synoptique typique d’une application Multicom2


Caractéristiques techniques MULTICOM2 – Version Rail DIN

Caractéristiques matérielles et électriques
Caractéristiques logicielles
  • Coffret plastique UL94 V0 – Protection IP30
  • Ventilation naturelle
  • Format Rail DIN pour montage facile en coffret modulaire ou en armoire industrielle

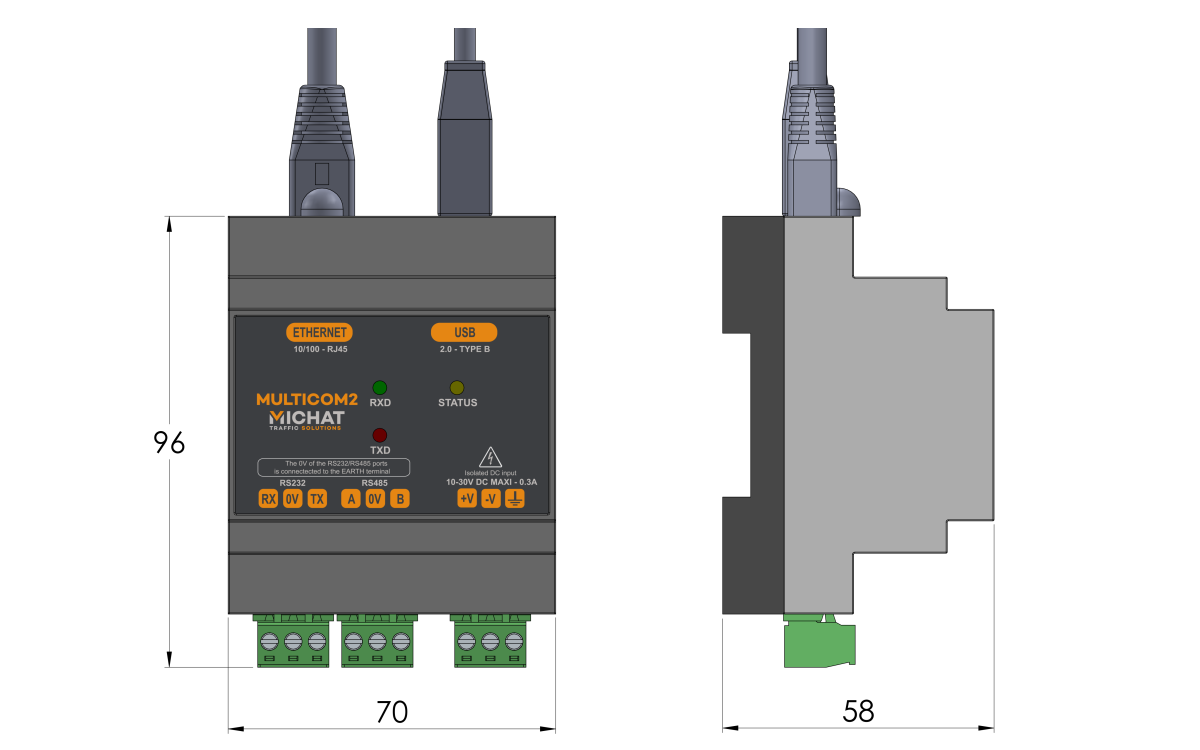

  • Dimensions hors tout : 96x70x58mm (hors fiche Ethernet)
  • Alimentation externe 10-30V DC 2W sur fiche débrochable
  • Processeur STM32 – 64Ko de RAM – 256 Ko de Flash
  • 3 LED de statut en face avant : OK, ERREUR, STATUT
  • Sauvegarde de la configuration complète du module en mémoire permanente
  • 1 Port RS232 TX/RX full-duplex
  • 1 Port RS485 isolé half-duplex pour le pilotage d’afficheurs en protocole Trafic 1200 ou 9600 Bauds
  • 1 Port USB 2.0 « Device » avec émulation de port COM compatible avec les drivers Windows « FTDI »
  • 1 Port Ethernet 10Mb/100Mb avec LED témoin (Link/Activity)
  • Attention : le module ne possède pas d’entrée électrique TOR pour forçage de message de DI ! Pour cette application, choisir plutôt un module Amandyn ou demander l’option « Entrée DI » sur le ou les panneau(x) concerné(s).
  • Administration et exploitation à partir d’un simple navigateur et du logiciel embarqué « WebMiniDM »
  • Prise en charge de 10 afficheurs et 10 parcs (ou zones) au maximum
  • 3 Niveaux d’accès au logiciel : Agent, Chef de Parc, Administrateur
  • Fonctions de visualisation de l’état de l’installation et fonctions de diagnostic
  • Editeur de message facile d’accès
  • Pilotage de panneaux en IP ou en bus RS485
  • Compatibilité native avec tous les protocoles de péage parking du marché : DESIGNA, GEA PARK, HUB, ORBILITY, PARKARE, PARKEON, SCHEIDT & BACHMANN, SKIDATA, THALES, WPS
  • Compatibilité native avec de nombreux systèmes de détection à la place : AFAPARK, CARLO-GAVAZZI, IHM, HESION, NEDAP, PARKHELP, QFREE, SCHICK, SQUARE SYSTEM
  • Différentes versions de logiciel embarqué permettent également d’utiliser le module Multicom2 pour des applications de conversion de média (USB / Ethernet / RS232 / RS485) ou pour des passerelles multi-protocoles, en association avec des modules Amandyn2 ou Amandyn3 par exemple.
