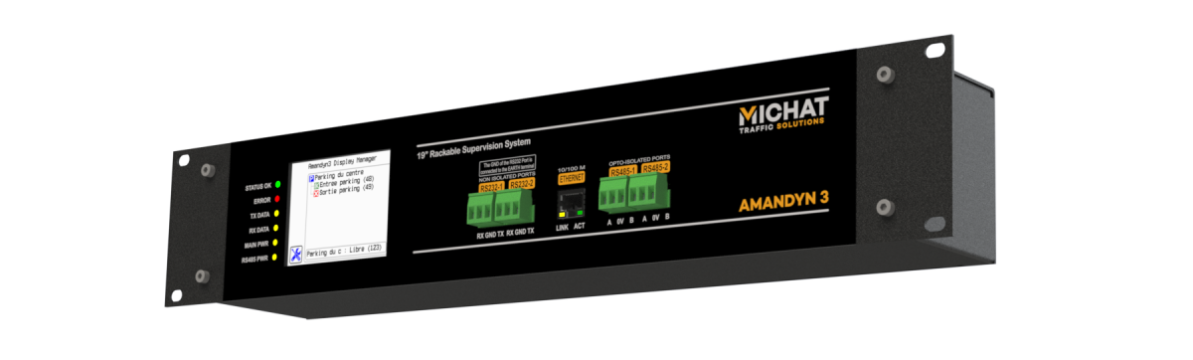

AMANDYN3 – Version Rackable

Superviseur de signalisation dynamique en version Rackable 19’’ 2U.
Alimentation 230V AC 5W.
Application Windows® « Display Manager » à installer sur PC

TÉLÉCHARGEZ LA FICHE PRODUIT
Fenêtre principale de l’application
Fenêtres de configuration des messages préprogrammés
Synoptique typique d’une application Amandyn3


Caractéristiques techniques AMANDYN3 – Version Rackable

Caractéristiques matérielles et électriques
Caractéristiques logicielles
  • Coffret en aluminium thermo-laqué noir sablé – Protection IP30
  • Ventilation naturelle
  • Format Rackable 19’’, hauteur 2U, pour montage en baie informatique

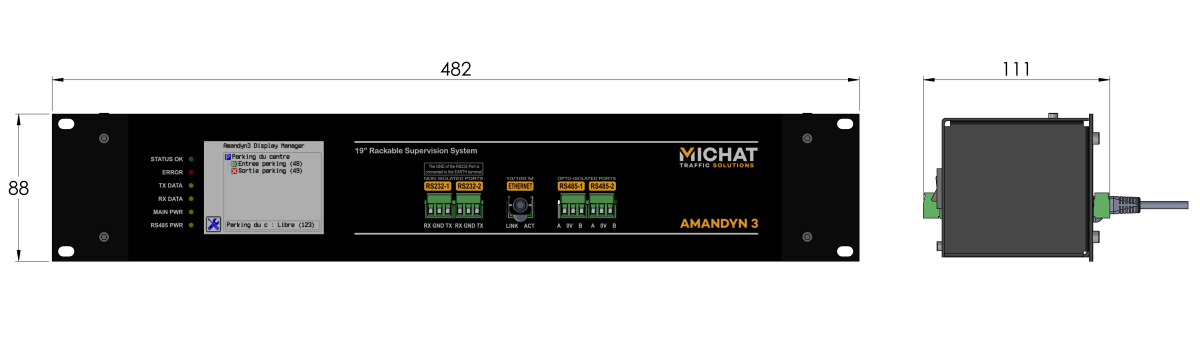

  • Dimensions hors tout : 482x88x111mm (hors fiche secteur IEC)
  • Alimentation secteur 190-240V AC 5W sur embase IEC en face arrière
  • Processeur ColdFire – 32Ko de RAM – 256 Ko de Flash
  • Afficheur tactile TFT couleur de 3.5’’ pour la configuration et le diagnostic
  • 6 LED de statut en face avant : OK, ERR, TX, RX, ON, SECTEUR
  • Sauvegarde de la configuration complète du module en mémoire permanente
  • Horloge temps réel sauvegardée
  • 1 Port RS232 TX/RX full-duplex
  • 2 Ports RS485 isolés half-duplex pour le pilotage d’afficheurs en protocole Trafic 1200 ou 9600 Bauds
  • 1 Port Ethernet 10Mb/100Mb avec LED témoin (Link/Activity)
  • 1 sortie relais 24V 2A / 3 sorties « collecteur ouvert » 24V DC 100mA
  • 12 entrées contacts secs pour messages prioritaires (alarmes, DI, etc)
  • Administration et exploitation à travers le logiciel PC Windows® « Display Manager »
  • 4 Niveaux d’accès au logiciel : Visualisation, Agent, Chef de Parc, Installation
  • Messages préprogrammés accessibles en mode agent, modifiables en mode Chef de Parc
  • Messages sur cycles horaires sur base hebdomadaire
  • Edition des messages, visualisation sur synoptique de l’état des afficheurs et des systèmes tiers
  • Gestion simple des modes de fonctionnement en profil Agent
  • Message prioritaire sur SSI
  • Prise en charge de 20 afficheurs et 10 parcs au maximum
  • Pilotage de panneaux en IP ou en bus RS485, ainsi que des panneaux en modem 3G/4G
  • Compatibilité native avec tous les protocoles de péage parking du marché : DESIGNA, GEA PARK, HUB, ORBILITY, PARKARE, PARKEON, SCHEIDT & BACHMANN, SKIDATA, THALES, WPS
  • Compatibilité native avec de nombreux systèmes de détection à la place : AFAPARK, CARLO-GAVAZZI, HESION, NEDAP, PARKHELP, QFREE, SCHICK, SQUARE SYSTEM
