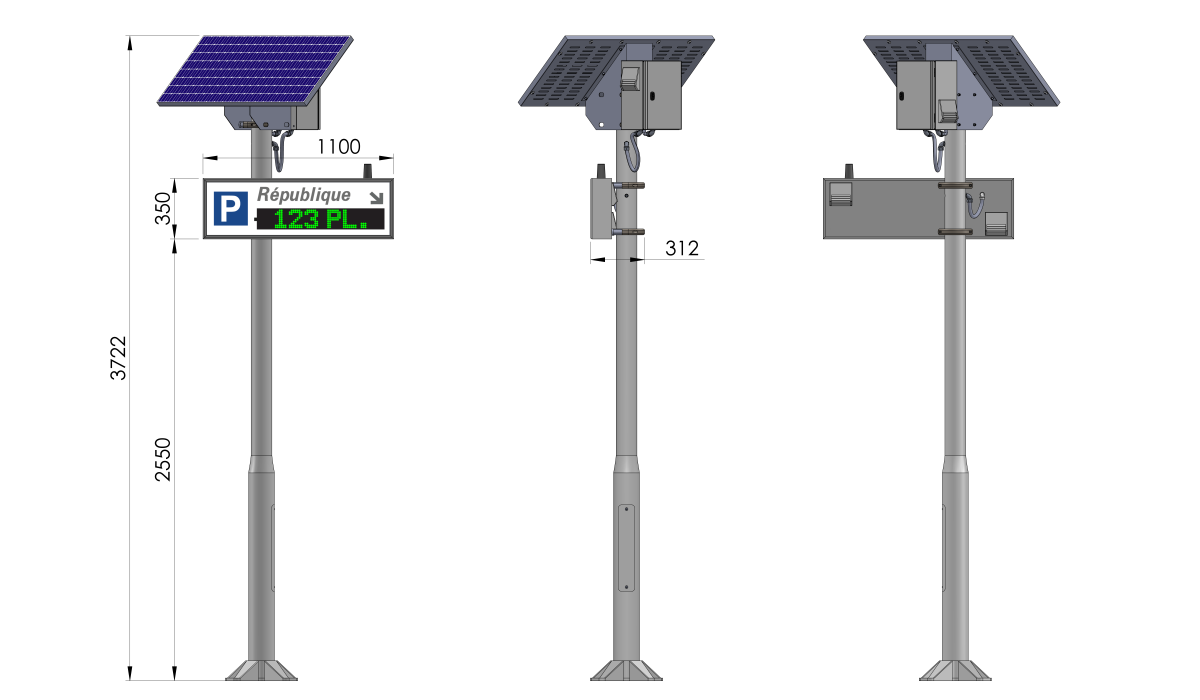

Série 1100-95S et 1100-95SRV Solaire

Caisson dynamique  de signalisation de proximité ou d’entrée de parc.
Décors de face avant personnalisable.
Afficheur dynamique de 95mm disponible en version monochrome ambre (95S) ou trichrome rouge/vert/jaune (95SRV).
Décor sur fond réfléchissant classe 1 uniquement.
Série optimisée pour une alimentation autonome solaire.
Pilotage par modem 3G/4G.

TÉLÉCHARGEZ LA FICHE PRODUIT


Caractéristiques techniques Série 1100-95S et 1100-95SRV Solaire

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=1100 x H=350 x P=122mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor selon BAT sur fond réfléchissant Classe 1.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.



MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 2 brides en fonderie d’aluminium.
  • Mât en aluminium brossé en standard, de diamètre 150/120mm, de hauteur 3400mm, avec semelle d’entraxe 300×300.
  • Raccordements dans coffret (type éclairage public) en base de mât avec bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M18x400.
  • Afficheur dynamique de 8 caractères de 95mm de hauteur en police large, 11 caractères en police étroite.
  • LED très haute luminosité 3000mcd, angle de 55°, type “TopLed Black” de OSRAM à fort contraste de lecture.
  • LED triées en longueur d’onde et en luminosité.
  • Distance de lecture de 50m.
  • Fonctions d’affichage : texte fixe, alternance, clignotement, défilement, heure et date, places libres.
  • Afficheur monochrome ambre signalisation pour la version 95S et trichrome rouge/vert/jaune pour la version 95SRV.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 10-30V DC 5W à 30W maximum par caisson.
  • Afficheur destiné à une alimentation solaire autonome.
  • Pilotage par protocole Trafic sur IP.
  • Réglage automatique de luminosité par cellule intégrée.
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Fonctions de mesure de puissance, énergie, courant et tension disponibles dans l’interface Web.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M18, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Modem 3G/4G intégré au caisson, avec antenne étanche.
  • Alimentation autonome solaire par panneau PV monocristallin de 100W, sur support en aluminium et acier inoxydable. Coffret batteries haute performances de type LiFe avec régulateur MPPT et protections.
  • Thermo-laquage du caisson et du mât RAL au choix.
  • Les configurations en solaire autonome sont limitées en terme de consommation. Nous consulter systématiquement pour le dimensionnement et le nombre maximum d’afficheurs.
