Série 1450-95S et 1450-95SRV

Caisson multi-lignes de jalonnement dynamique sur voirie, composable de 2 à 5 lignes avec ou sans ligne(s) d’information pour les usagers.
Décor de face avant et couleur de thermo-laquage personnalisables.
Afficheurs dynamiques de 100mm disponibles en version monochrome ambre (95S) ou trichrome rouge/vert/jaune (95SRV).
Décor sur fond réfléchissant DG3 ou rétroéclairage par LED blanches.
Pilotage en RS485, IP ou par modem 3G/4G sur option.

TÉLÉCHARGEZ LA FICHE PRODUIT


Caractéristiques techniques Série 1450-95S et 1450-95SRV

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires

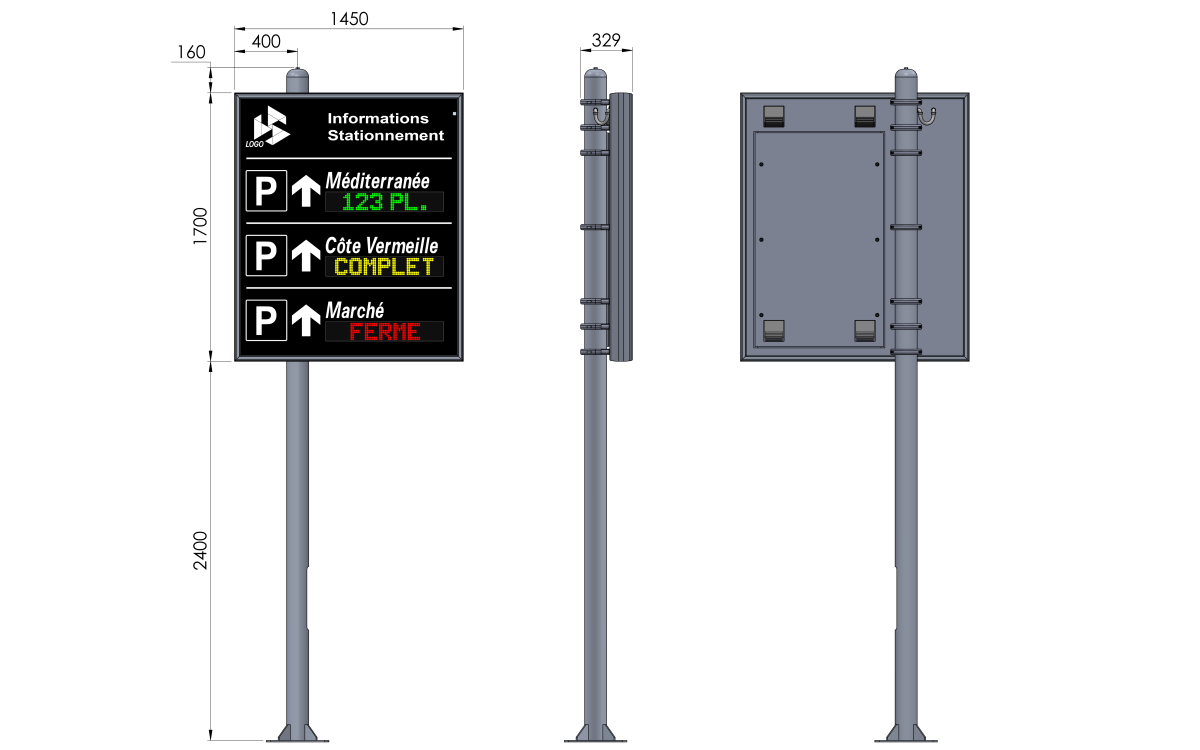

  • Caisson multi-lignes, simple face, en aluminium thermo-laqué RAL au choix, de dimensions hors tout L=1450 x H=1700 x P=145mm. Profilé de forme galbée à coins carrés.
  • Face arrière en aluminium de 30/10ième.
  • Face avant en PC ou PMMA de 5mm.
  • Décor au choix selon BAT.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant et par une porte sur cadre (avec joint) sur la face arrière (avec serrures triangle).



MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 7 brides en fonderie d’aluminium.
  • Mât de D=140mm de hauteur 4200mm en standard, avec semelle d’entraxe 300x300mm. Thermo-laquage du mât RAL au choix.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M24x600.

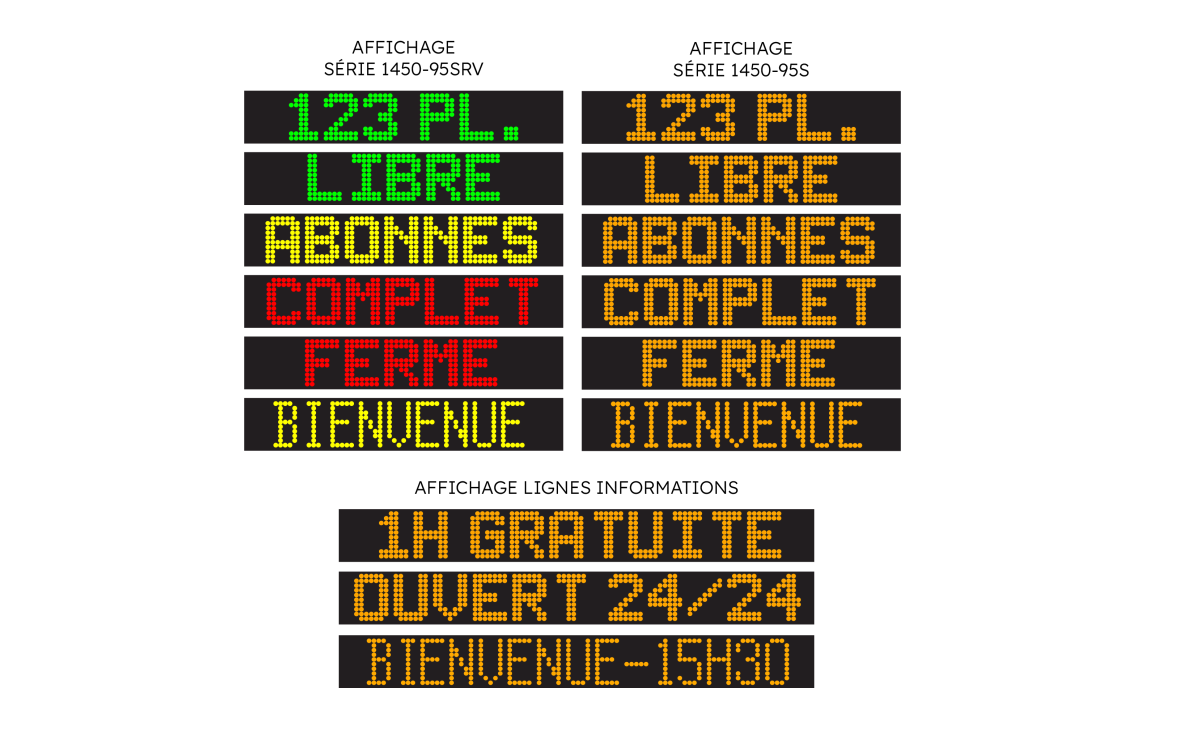

  • De 2 à 5 lignes d’afficheurs dynamiques de 8 caractères de 100mm de hauteur en police large, 11 caractères en police étroite. Peut-être combiné avec 1 ou 2 lignes d’information de 12 caractères en police large, 16 caractères en police étroite, en fonction des besoins.
  • LED très haute luminosité 3000mcd, angle de 55°, type “TopLed Black” de OSRAM à fort contraste de lecture.
  • LED triées en longueur d’onde et en luminosité.
  • Distance de lecture de 50m.
  • Fonctions d’affichage : texte fixe, alternance, clignotement, défilement, heure et date, places libres.
  • Afficheurs monochromes ambre pour la version 95S et trichromes rouge/vert/jaune pour la version 95SRV.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Chauffage anti-condensation thermostatique de série (T° Int. < 15°C).
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 10-30V DC 5W à 30W maximum par ligne.
  • Pilotage par protocole Trafic en RS485 sur 1 paire (distance de liaison maximale de 500m avec un câble de type SYT1) ou sur IP (distance de liaison maximale de 100m avec un câble Cat6).
  • Réglage automatique de luminosité par cellule intégrée.
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M24, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Rétro-éclairage des décors par LED blanches 100 lumen / Watt, piloté par la cellule de réglage de luminosité.
  • Modem 3G/4G intégré au caisson, avec antenne étanche.
