Série 850-95S et 850-95SRV

Caisson dynamique de signalisation d’entrée de parc de format 850x200mm.
Afficheur à messages variables de 100mm de hauteur, en version monochrome ambre (95S) ou trichrome rouge/vert/jaune (95SRV).
Disponible en fixation murale, sous plafond ou sur mât.
Pilotage par bus RS485 ou en IP.




Caractéristiques techniques Série 850-95S et 850-95SRV

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=850 x H=200 x P=122mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor noir mat en périphérie de l’afficheur.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.

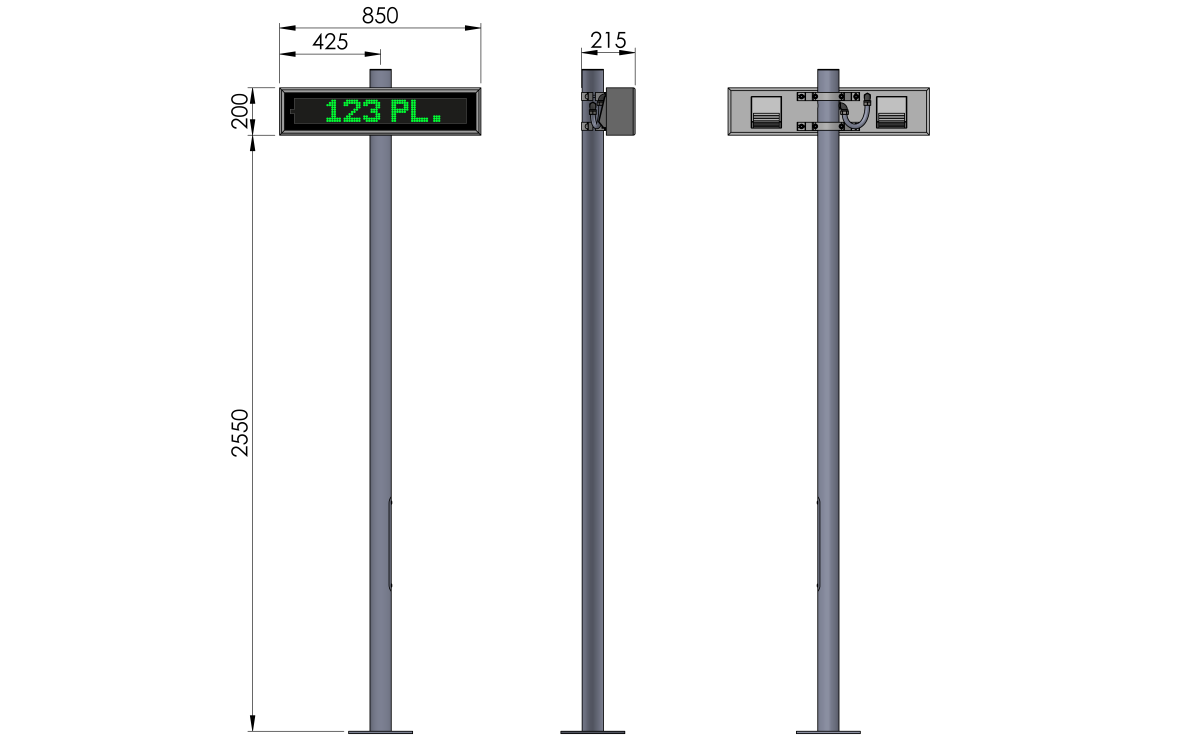

MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 2 brides en aluminium extrudé.
  • Mât en aluminium brossé en standard, de diamètre 90mm, de hauteur au choix de 1800mm à 2800mm, avec semelle d’entraxe 200×200.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M14x300.

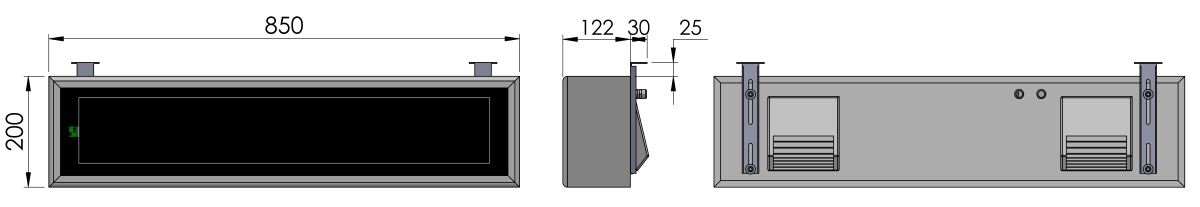

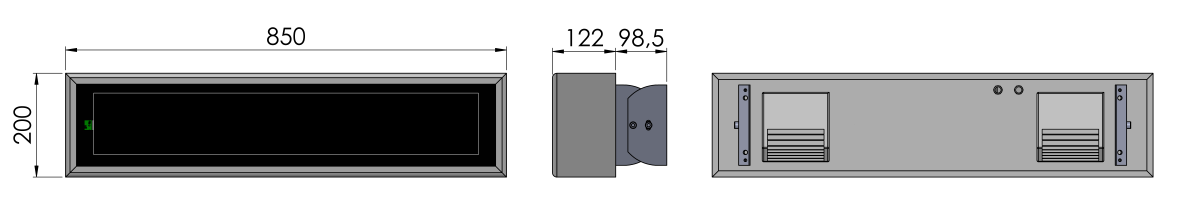

MONTAGE MURAL OU SOUS PLAFOND

  • Fixation murale par pièces en aluminium ou sous plafond par suspentes rigides en inox.
  • Presse-étoupes métalliques en face arrière pour les sorties de câbles.
  • Afficheur dynamique de 8 caractères de 100mm de hauteur en police large, 11 caractères en police étroite.
  • LED très haute luminosité 3000mcd, angle de 55°, type “TopLed Black” de OSRAM à fort contraste de lecture.
  • LED triées en longueur d’onde et en luminosité.
  • Réglage automatique de luminosité par cellule intégrée.
  • Distance de lecture de 50m.
  • Fonctions d’affichage : texte fixe, alternance, clignotement, défilement, heure et date, places libres, plaque d’immatriculation.
  • Afficheur monochrome ambre pour la version 95S et trichrome rouge/vert/jaune pour la version 95SRV.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 5W à 50W maximum par caisson.
  • Parafoudre 5KA de série.
  • Pilotage par protocole Trafic en RS485 sur 1 paire (distance de liaison maximale de 500m avec un câble de type SYT1) ou sur IP (distance de liaison maximale de 100m avec un câble Cat6).
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Livré avec 2m de câble souple en standard pour l’alimentation 230V et le pilotage.
  • Mât en aluminium brossé de diamètre 90mm et de hauteur 1800 à 2800mm avec accessoires de fixation et de raccordement.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M14x300, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Kit de fixation murale.
  • Kit de fixation sous plafond.
  • Thermo-laquage du caisson et du mât RAL au choix.
  • Entrée «contact sec» isolée pour message prioritaire (Exemple : message ACCES / INTERDIT sur DI).
