Série 700×850-140S / PICTO420

Caisson dynamique de signalisation routière 700x850mm.
Afficheur à messages variables de 140mm de hauteur monochrome ambre (95S)
et pictogramme bicolore rouge/ambre.
Disponible en fixation sur mât.
Fonctionnement autonome en local ou liaison par modem 3G/4G vers navigateur Web.




Caractéristiques techniques Série 700×850-140S / PICTO420

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=700 x H=850 x P=122mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor noir mat en périphérie des afficheurs.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.

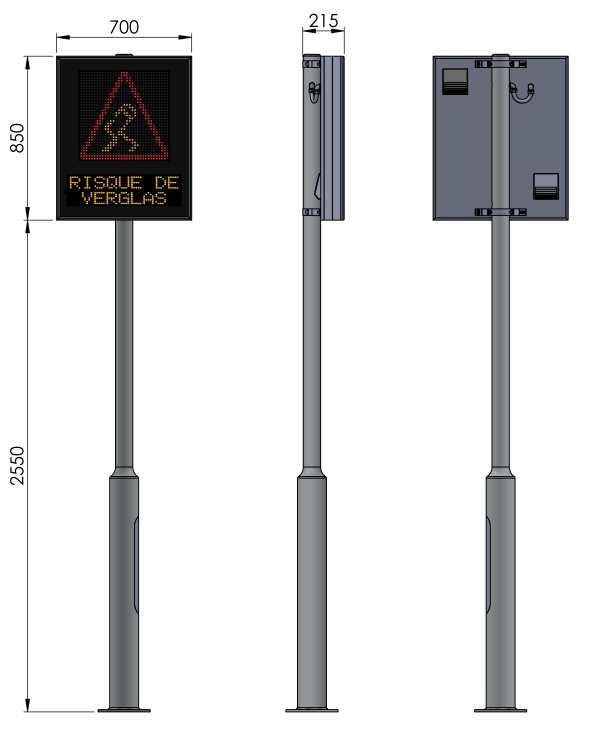

MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 2 brides en aluminium extrudé.
  • Mât en aluminium brossé en standard, de diamètre 150/90mm, de hauteur 3400mm, avec semelle d’entraxe 200×200.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M14x300.
  • Afficheur dynamique de 5 caractères de 140mm de hauteur en police large, mode bi-ligne de 2×9 caractères de 65mm.
  • Pictogramme(s) de dimensions hors tout 420x420mm.
  • LED très haute luminosité 3000mcd, angle de 55° à fort contraste de lecture.
  • LED triées en longueur d’onde et en luminosité.
  • Réglage automatique de luminosité par cellule intégrée.
  • Distance de lecture de 70m pour l’afficheur et 200m pour le pictogramme.

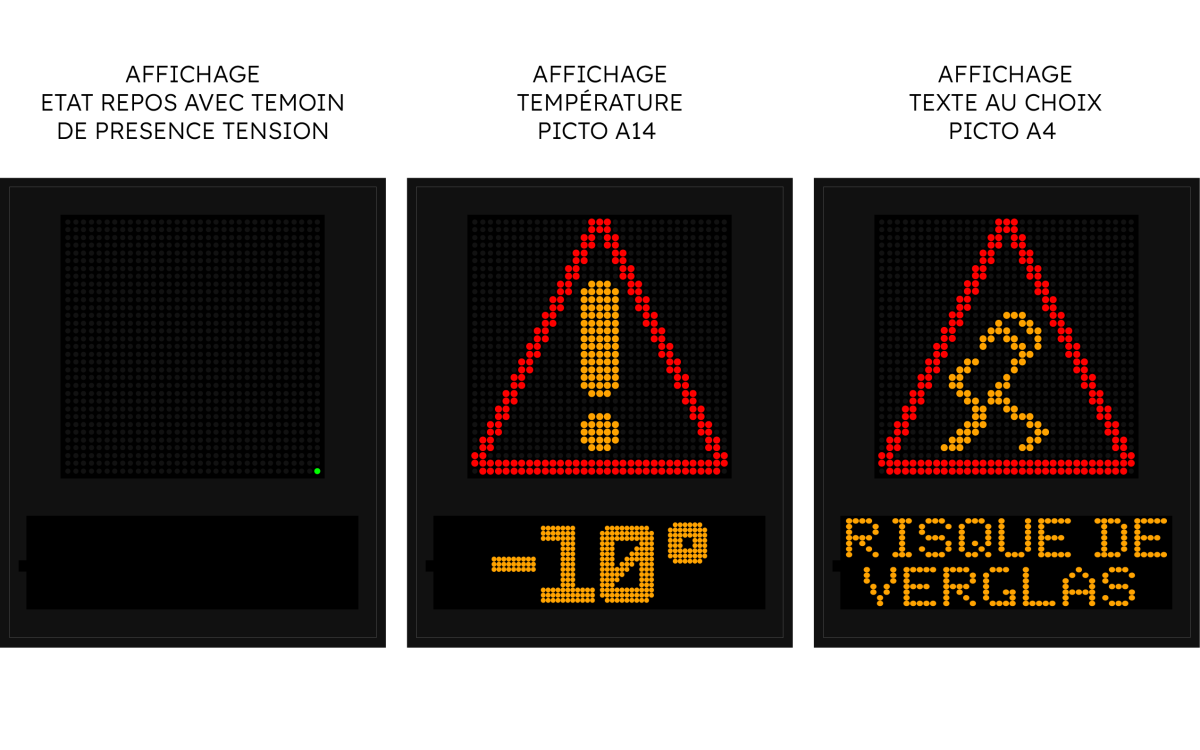

  • Fonctions d’affichage : texte fixe, alternance, clignotement, témoin de présence tension à l’état repos.
  • Pictogrammes disponibles en standard : A4 et/ou A14. Autres combinaisons de pictogrammes sur demande.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 100W maximum par caisson.
  • Parafoudre 5KA de série.
  • Pilotage par protocole Trafic en RS485 sur 1 paire depuis le coffret de mesure température (distance de liaison maximale de 500m avec un câble de type SYT1).
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Livré avec 2m de câble souple en standard pour l’alimentation 230V et le pilotage.
  • Coffret de mesure avec module interface depuis une sonde de température type PT100 paramétrable par interface Web embarquée.
  • Mât en aluminium brossé de diamètre 150/90mm et de hauteur 3400mm avec accessoires de fixation et de raccordement.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M18x400, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Thermo-laquage du caisson et du mât RAL au choix.
  • Modem 3G/4G intégré au coffret, avec antenne étanche.
