Série 1250-75S

Caisson dynamique de signalisation pour sites de production électrique.
Afficheur à messages variables de 75mm de hauteur monochrome (75S)
Disponible en fixation murale ou sur mât.
Pilotage par bus RS485 ou en IP.




Caractéristiques techniques Série 1250-75S

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=1250 x H=1050 x P=122mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor selon BAT sur fond réfléchissant Classe 1 en standard.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.

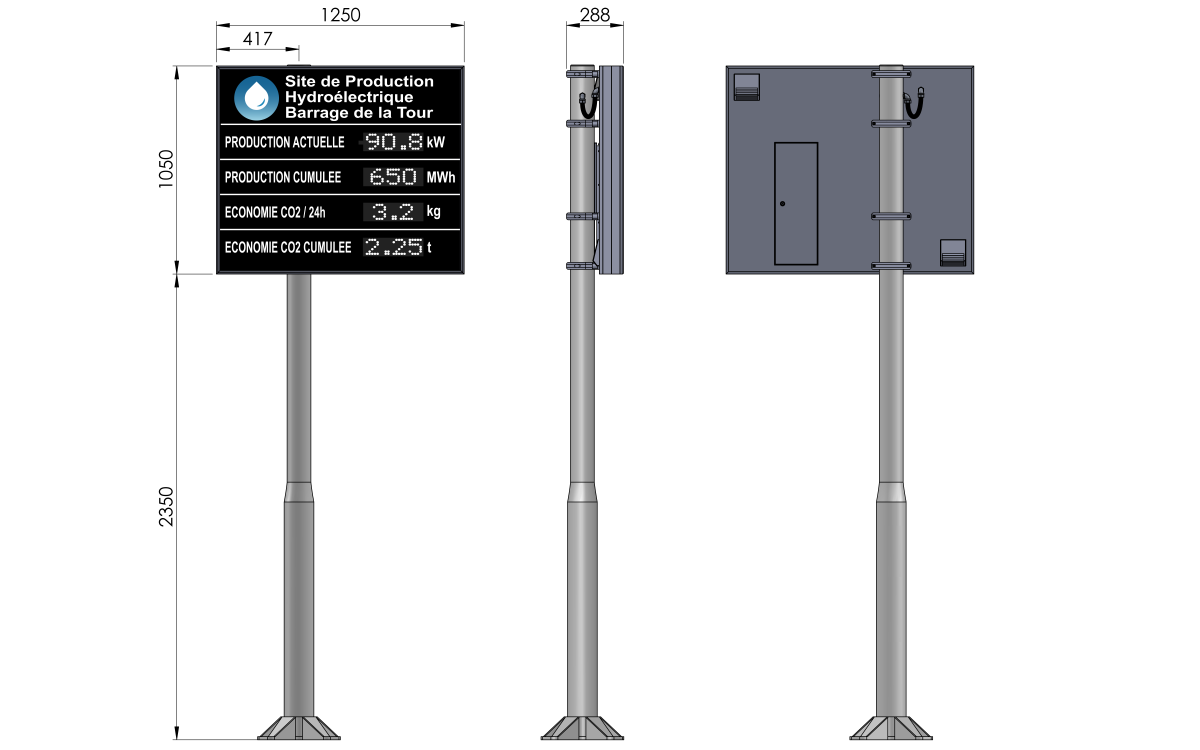

MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 4 brides en aluminium extrudé.
  • Mât en aluminium brossé en standard, de diamètre 150/120mm, de hauteur 3400mm, avec semelle d’entraxe 300×300.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M18x400.



MONTAGE MURAL

  • Fixation murale par pièces en aluminium.
  • Presse-étoupes métalliques en face arrière pour les sorties de câbles.
  • Afficheurs dynamique de 4 caractères de 75mm de hauteur.
  • LED très haute luminosité 4000mcd, angle de 70°.
  • Réglage automatique de luminosité par cellule intégrée.
  • Distance de lecture de 40m.
  • Fonctions d’affichage : texte fixe, alternance, clignotement, défilement.
  • Afficheur monochrome vert en standard et blanc/bleu/rouge/ambre sur demande.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 150W maximum par caisson.
  • Parafoudre 5KA de série.
  • Pilotage par protocole Trafic en RS485 sur 1 paire (distance de liaison maximale de 500m avec un câble de type SYT1) ou sur IP (distance de liaison maximale de 100m avec un câble Cat6).
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Livré avec 2m de câble souple en standard pour l’alimentation 230V et le pilotage.
  • Mât en aluminium brossé de diamètre 150/120mm et de hauteur 3400mm avec accessoires de fixation et de raccordement.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M18x400, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Kit de fixation murale.
  • Thermo-laquage du caisson et du mât RAL au choix.
  • Rétro-éclairage des décors en partie haute du caisson par LED blanches 100 lumen/W.
