Série 850×1000-95S

Caisson dynamique simple face de signalisation d’entrée de parc de format 850x1000mm.
Afficheur à messages variables de 100mm de hauteur,
en version monochrome ambre (95S) ou trichrome rouge/vert/jaune (95SRV).
Disponible en fixation murale ou sur mât.
Alimentation 230V AC, pilotage par bus RS485 ou en IP.

TÉLÉCHARGEZ LA FICHE PRODUIT


Caractéristiques techniques Série 850×1000-95S

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=850 x H=1000 x P=122mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor selon BAT sur fond rétroéclairé par LED blanches 100 lumen/W.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.

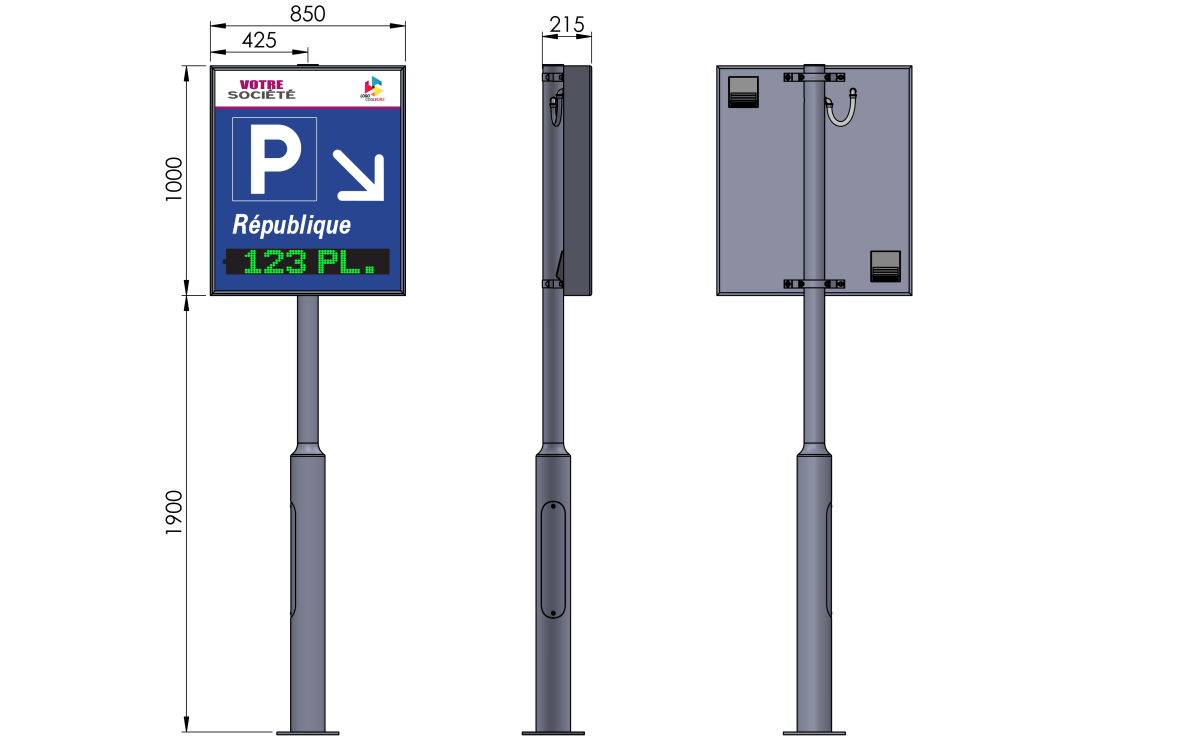

MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 2 brides en aluminium extrudé.
  • Mât en aluminium brossé en standard, de diamètre 150/90mm, de hauteur totale 2900mm, avec semelle d’entraxe 200×200 (attention: hauteur sous caisson de 1900mm dans ce cas).
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M14x300.

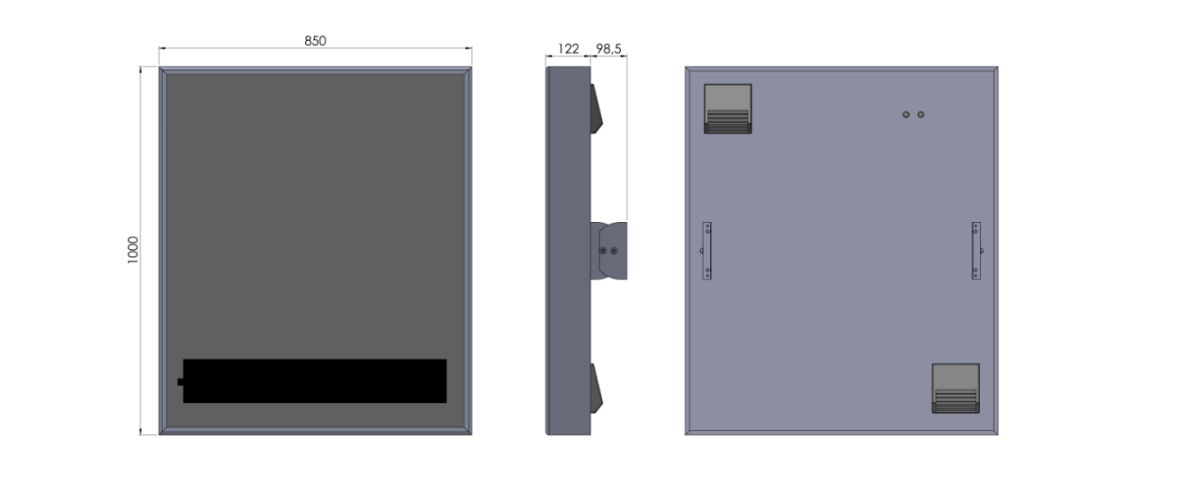

MONTAGE MURAL

  • Fixation murale par pièces en aluminium.
  • Presse-étoupes métalliques en face arrière pour les sorties de câbles.
  • Afficheur dynamique de 8 caractères de 100mm de hauteur en police large, 11 caractères en police étroite.
  • LED très haute luminosité 3000mcd, angle de 55°, type “TopLed Black” de OSRAM à fort contraste de lecture.
  • LED triées en longueur d’onde et en luminosité.
  • Réglage automatique de luminosité par cellule intégrée.
  • Distance de lecture de 50m.

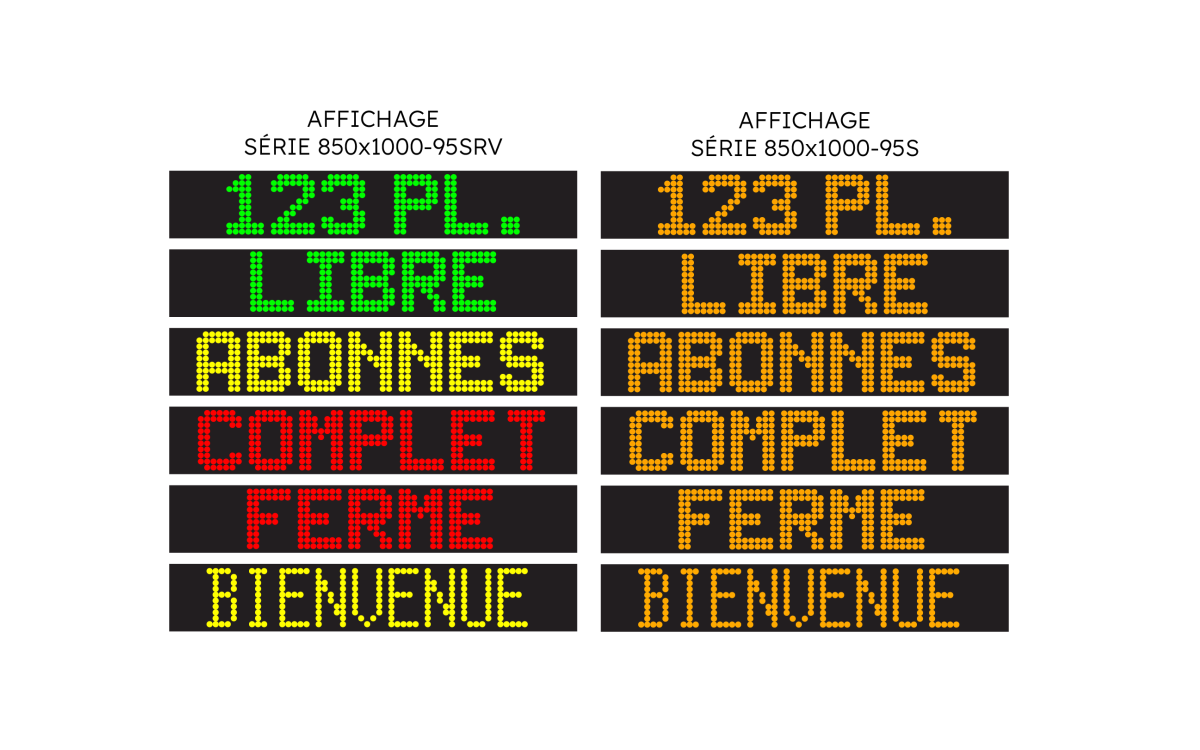

  • Fonctions d’affichage : texte fixe, alternance, clignotement, défilement, heure et date, places libres.
  • Afficheur monochrome ambre pour la version 95S et trichrome rouge/vert/jaune pour la version 95SRV.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 75W maximum par caisson.
  • Parafoudre 5KA de série.
  • Pilotage par protocole Trafic en RS485 sur 1 paire (distance de liaison maximale de 500m avec un câble de type SYT1) ou sur IP (distance de liaison maximale de 100m avec un câble Cat6).
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Mât en aluminium brossé de diamètre 150/90mm et de hauteur totale 2900mm avec accessoires de fixation et de raccordement.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M14x300, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Kit de fixation murale.
  • Thermo-laquage du caisson et du mât RAL au choix.
