Série 850-DRSF-95T3 et 850-DRDF-95T3

Drapeau lumineux statique de signalisation d’entrée de parc
de format 850x1000mm, en version simple face (SF) ou double face (DF).
Afficheur(s) tri-texte de 95mm de hauteur (type LIBRE / COMPLET / FERME).

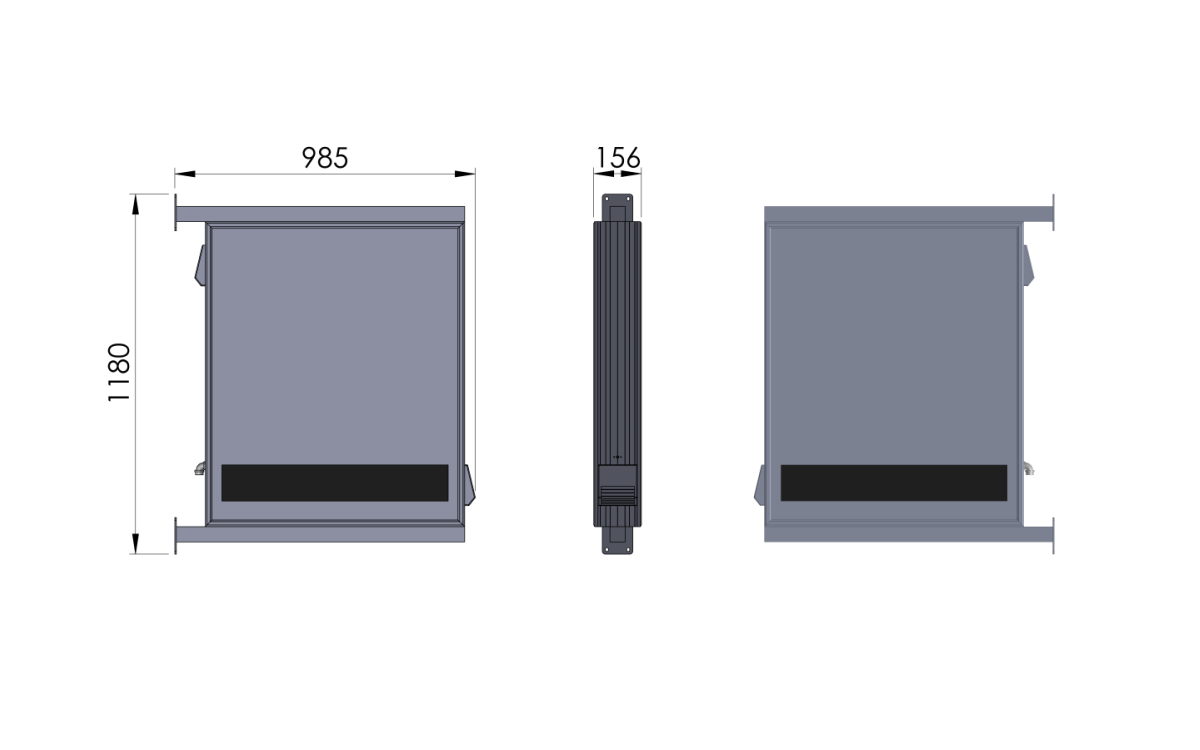

Fixation murale ou sur mât.
Alimentation 230V AC, pilotage par deux contacts secs.

TÉLÉCHARGEZ LA FICHE PRODUIT / 850-DRSF-95T3 TÉLÉCHARGEZ LA FICHE PRODUIT / 850-DRDF-95T3


Caractéristiques techniques Série 850-DRSF-95T3 et 850-DRDF-95T3

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires

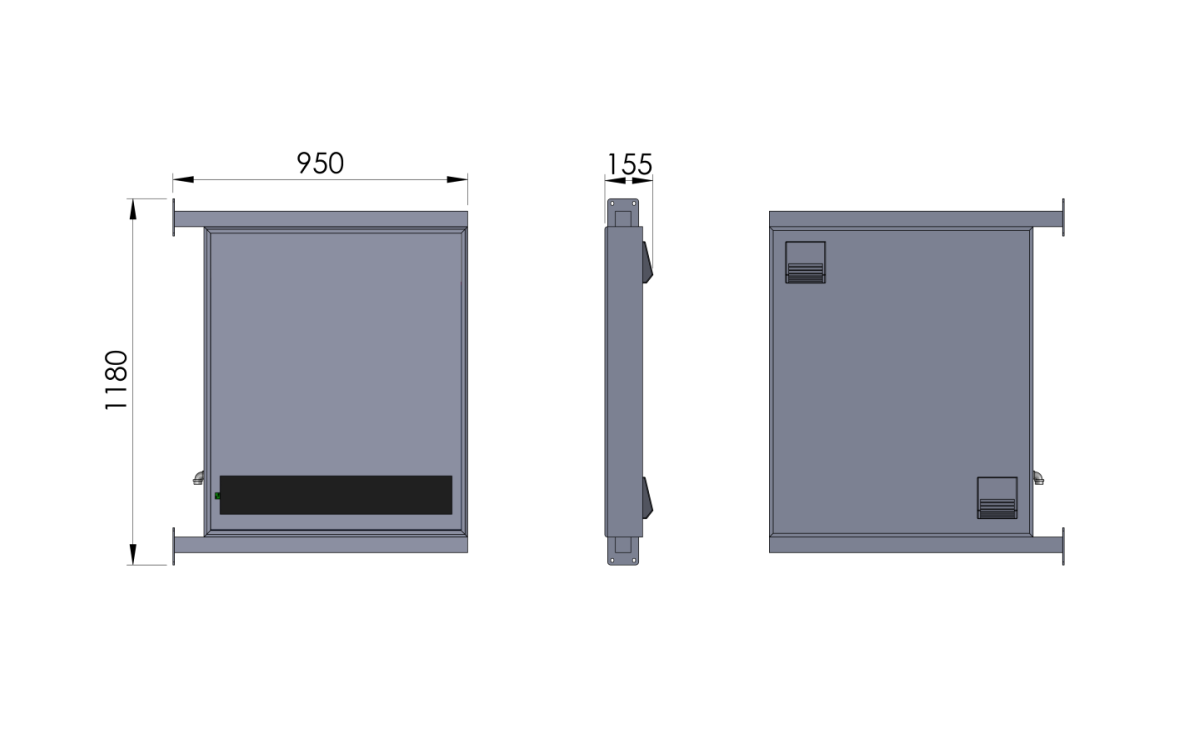

  • Caisson simple face (ou double face) en aluminium thermo-laqué RAL au choix en standard, de dimensions hors tout L=850 x H=1000 x P=122mm (ou P=155mm).
  • Face arrière en aluminium anodisé de 20/10ième pour la version simple face.
  • Face(s) en PMMA de 5mm.
  • Décor(s) selon BAT sur fond(s) rétroéclairé(s) en LED blanches 100 lumen/W.
  • Ouverture pour les opérations de maintenance par pare-close(s) vissée(s).
  • Montage en drapeau par 2 potences en mécano-soudure acier, thermo-laquées de la couleur du caisson, de section 50x50x2mm, avec cache-semelles démontables.

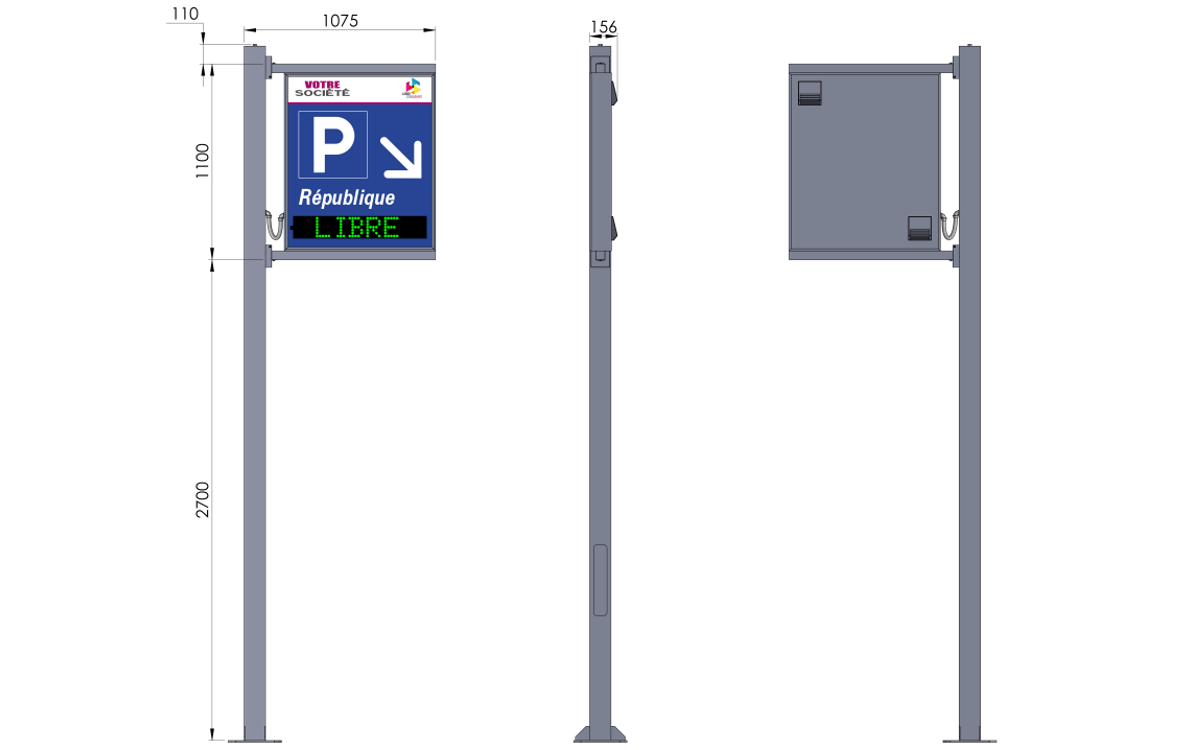

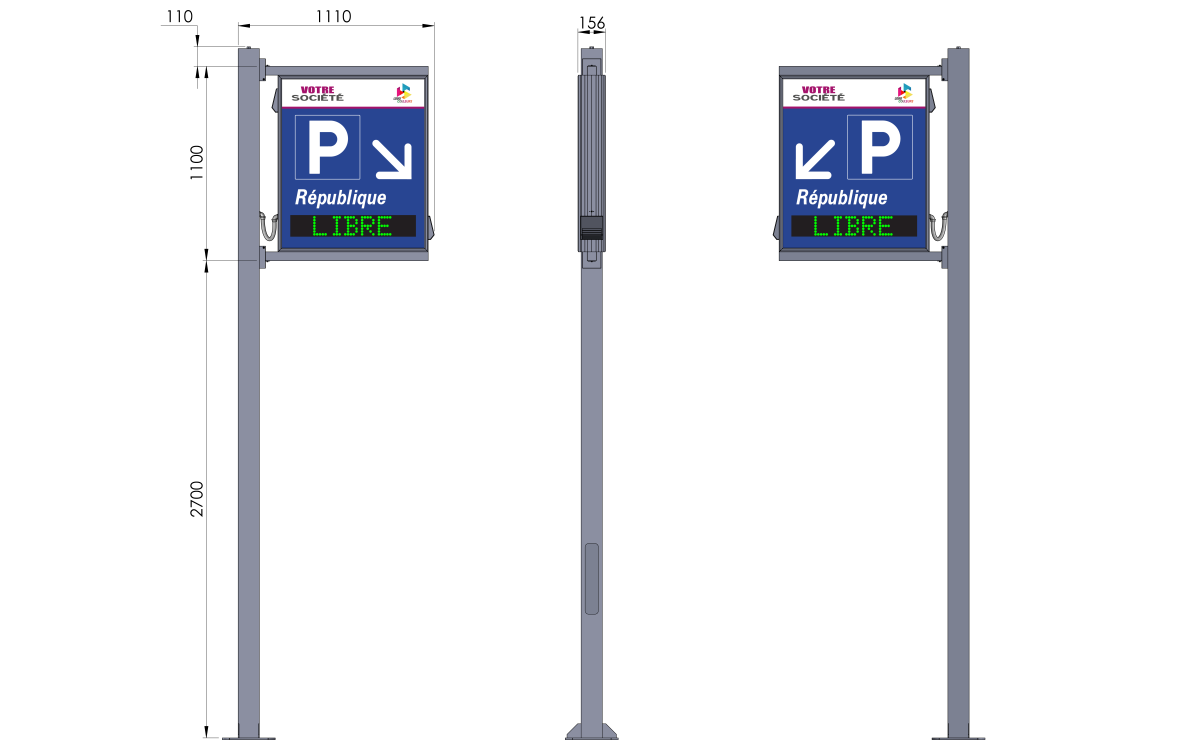

MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Mât en acier thermo-laqué RAL au choix en standard, de section 120x120x4mm, de hauteur totale 3900mm, avec semelle d’entraxe 200×200 et 4 goussets.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M18x400.
  • Afficheur tri-texte, bicolore ou tricolore, de 95mm de hauteur.
  • LED très haute luminosité de 4000mcd, angle de 70°.
  • Réglage automatique de luminosité par cellule intégrée.
  • Distance de lecture de 50m.

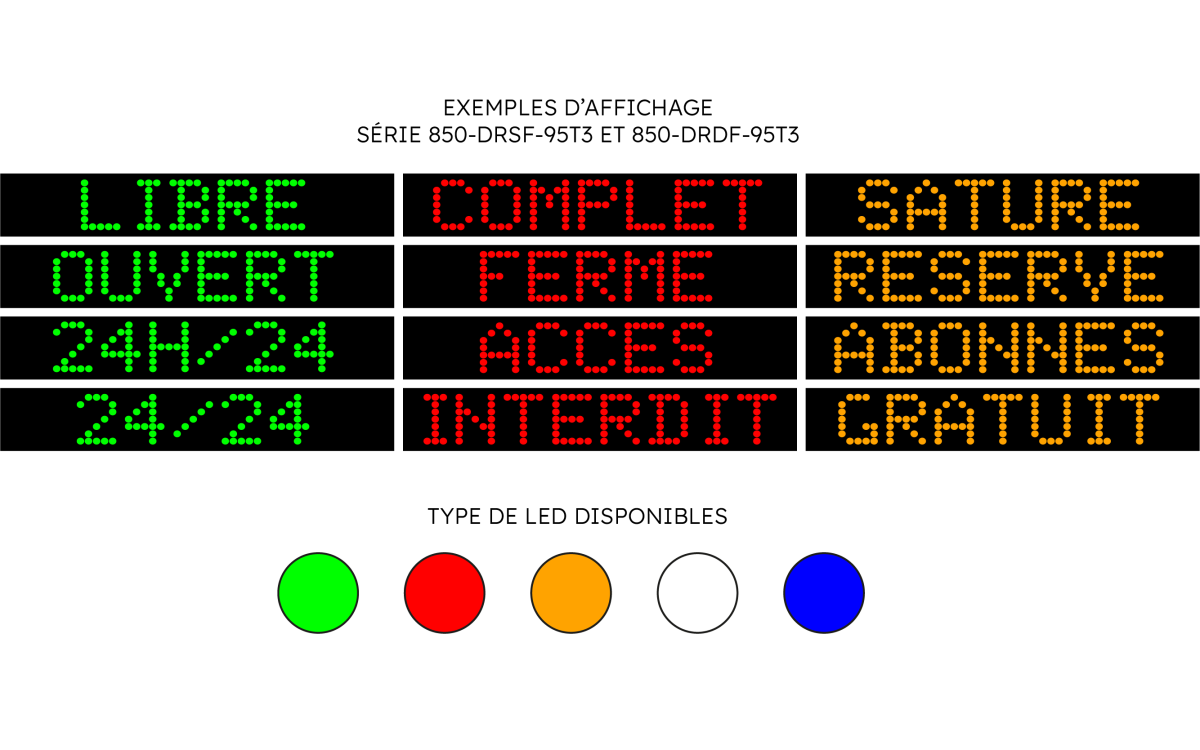

  • Textes disponibles en standard : «LIBRE» en LED vertes / «COMPLET» en LED rouges / «FERME» en LED rouges. Autres combinaisons et couleurs sur demande, textes limités à 8 caractères (24h/24, OUVERT, SATURE, etc).
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 75W maximum pour la version simple face, 150W pour la version double face.
  • Parafoudre 5KA de série.
  • Pilotage par deux contacts secs sur 2 paires (distance de liaison maximale de 500m avec un câble de type SYT1)
  • Mât en acier thermo-laqué RAL au choix en standard, de section 120x120mm, de hauteur 3900mm, avec semelle d’entraxe 200×200 et goussets.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M18x400, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
