Série 500-TOT-95SRV

Totem dynamique de signalisation d’allée ou d’entrée de parc de format 500x1900mm,
composable de 1 à 3 lignes.
Afficheur à messages variables de 100mm de hauteur,
version trichrome rouge/vert/jaune (95SRV).
Pilotage par bus RS485 ou en IP, alimentation 230V AC.




Caractéristiques techniques Série 500-TOT-95SRV

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires

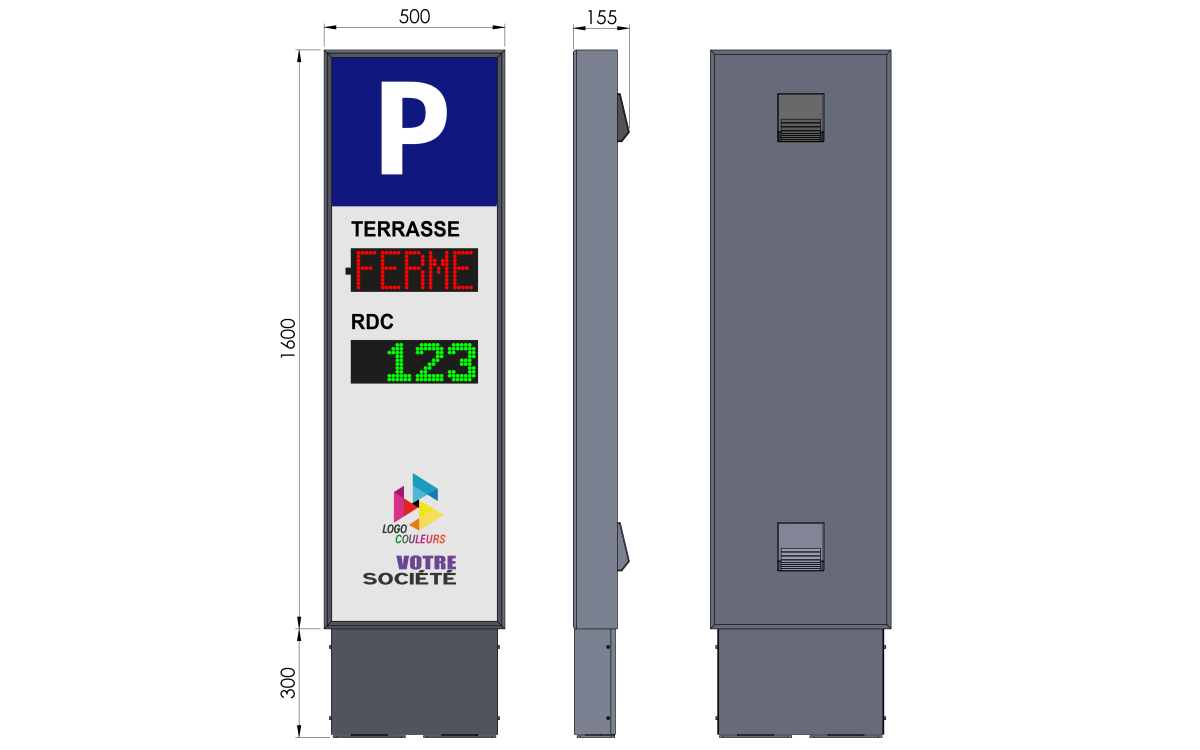

  • Caisson simple face en aluminium thermo-laqué RAL au choix en standard, de dimensions hors L=500 x H=1600 x P=122mm avec rehausse de 300mm (hauteur hors tout de 1900mm).
  • Face arrière en aluminium de 20/10ième.
  • Structure tubulaire de renfort interne en acier thermo-laqué.
  • Face avant en PMMA de 5mm.
  • Décor selon BAT sur fond rétroéclairé par LED blanches 100 lumen/W en partie haute.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.
  • Jupe de rehausse démontable en partie basse pour les raccordements et le masquage des ancrages.
  • Afficheur dynamique de 4 caractères de 100mm de hauteur en police large, 5 caractères en police étroite.
  • LED très haute luminosité 3000mcd, angle de 55°, type “TopLed Black” de OSRAM à fort contraste de lecture.
  • LED triées en longueur d’onde et en luminosité.
  • Réglage automatique de luminosité par cellule intégrée.
  • Distance de lecture de 50m.

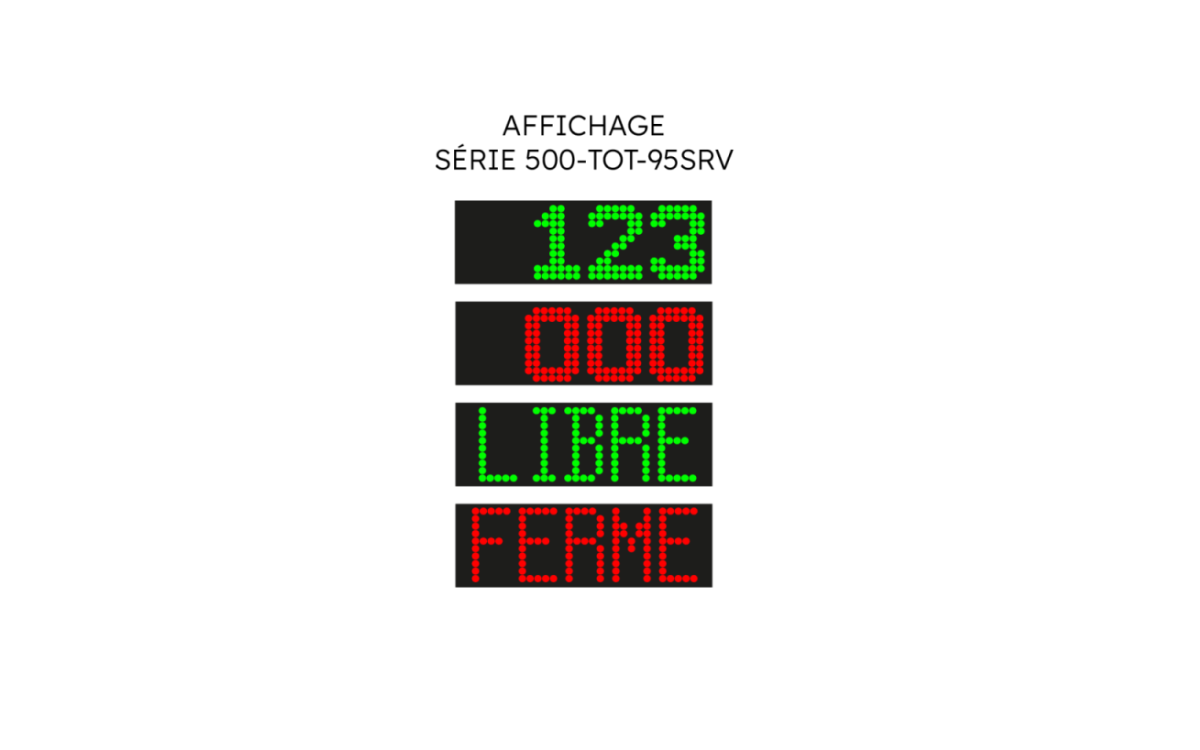

  • Fonctions d’affichage : texte fixe, alternance, clignotement, places libres.
  • Afficheur trichrome rouge/vert/jaune.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 75W maximum par totem.
  • Parafoudre 5KA de série.
  • Pilotage par protocole Trafic en RS485 sur 1 paire (distance de liaison maximale de 500m avec un câble de type SYT1) ou sur IP (distance de liaison maximale de 100m avec un câble Cat6).
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Livré avec 2m de câble souple en standard pour l’alimentation 230V et le pilotage.
  • Kit d’ancrage spécifique 4 tiges M14x300 avec gabarit et boulonnerie zinguée.
  • Entrée «contact sec» isolée pour message prioritaire (Exemple : message FERME sur DI).
