Série 1600-140S et 1600-140SRV

Caisson de jalonnement dynamique sur voirie, composable de 1 à 5 caissons par mât.
Décor de face avant et couleur de thermo-laquage personnalisables.
Afficheur dynamique de 140mm disponible en version monochrome ambre (140S) ou trichrome rouge/vert/jaune (140SRV).
Décor sur fond réfléchissant DG3 ou rétroéclairés par LED blanches selon options.
Destiné à une alimentation 230V AC permanente uniquement.
Pilotage en RS485, IP ou par modem 3G/4G.

TÉLÉCHARGEZ LA FICHE PRODUIT


Caractéristiques techniques Série 1600-140S et 1600-140SRV

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires

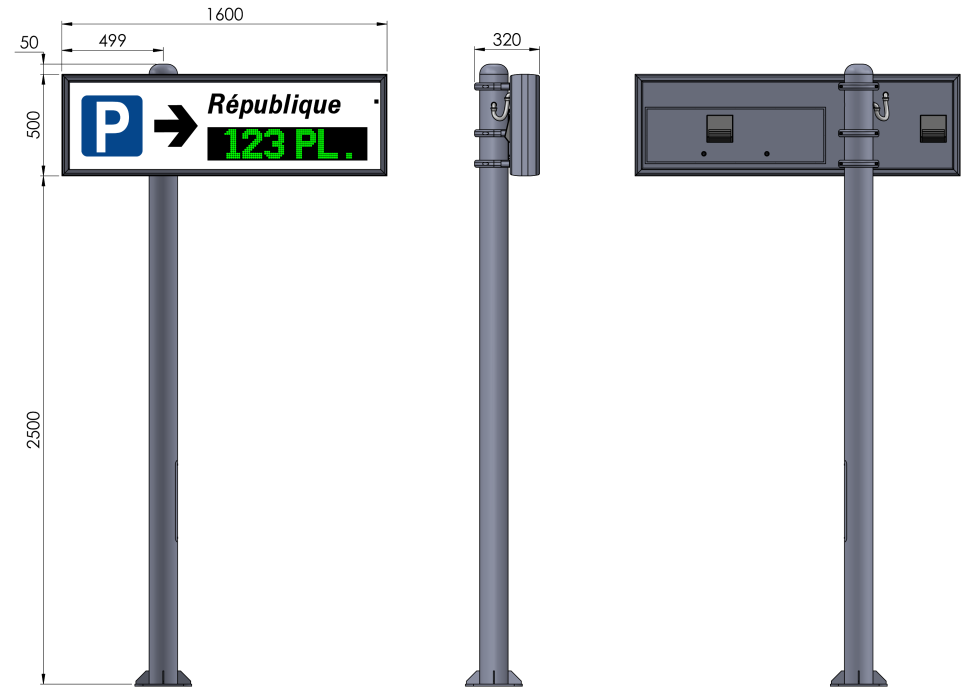

  • Caisson simple face en aluminium thermo-laqué RAL au choix, de dimensions hors tout L=1600 x H=500 x P=145mm. Profilé de forme galbée à coins carrés.
  • Face arrière en aluminium de 30/10ième.
  • Face avant en PMMA de 5mm.
  • Décor au choix selon BAT.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant et par une porte sur cadre (avec joint) sur la face arrière (avec serrures triangle) permettant un démontage intégral de l’afficheur.



MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 3 brides en fonderie d’aluminium.

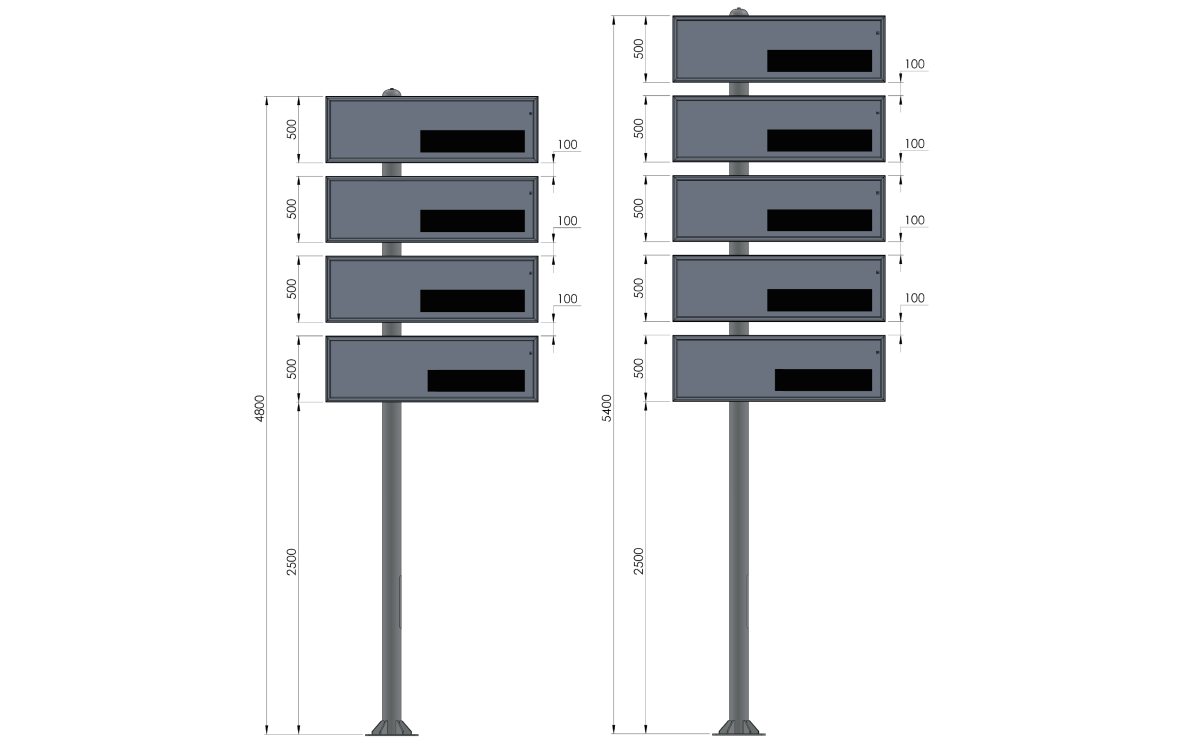

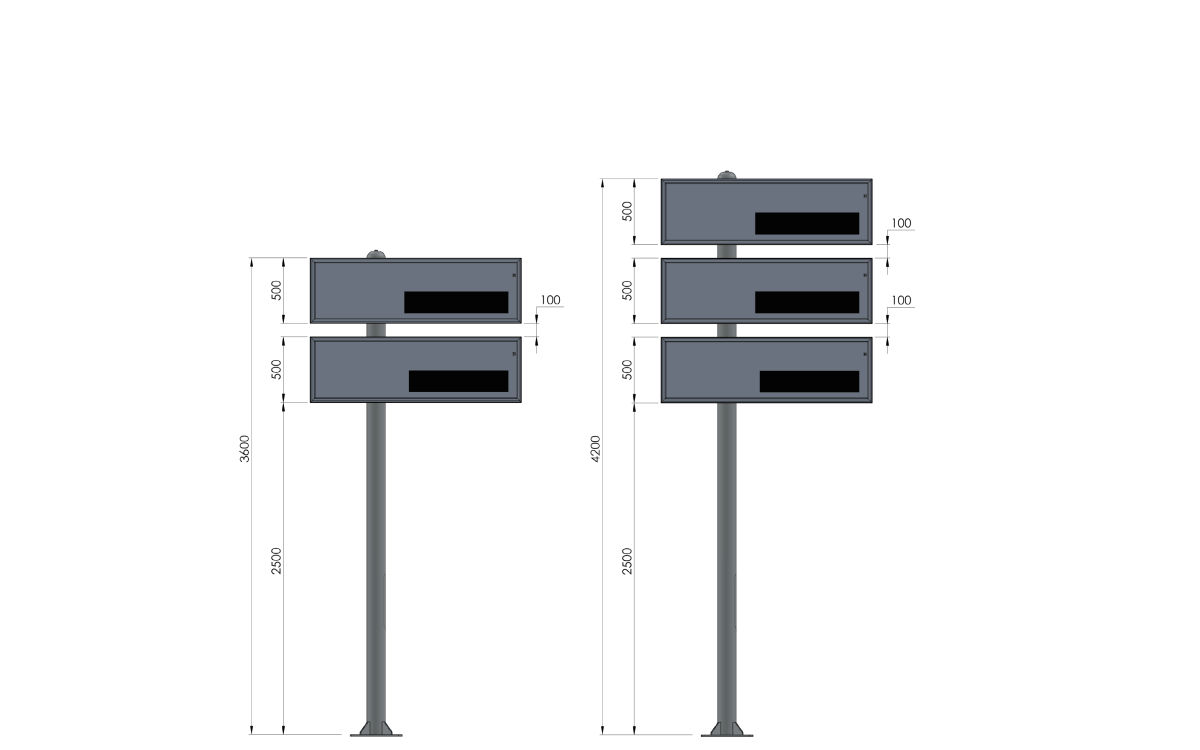

  • Mât de diamètre 140mm, de hauteur variable en fonction du nombre de caissons (5 caissons maximum), avec semelle d’entraxe 200×200 ou 300x300mm en fonction de la configuration. Thermo-laquage du mât RAL au choix.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M18x400 à M24x600 en fonction de la configuration.
  • Afficheur dynamique haute résolution de 7 caractères de 140mm de hauteur en police large, 8 caractères de 140mm en police étroite, mode bi-ligne de 2×12 caractères de 65mm.
  • LED très haute luminosité 3000mcd, angle de 55°, type “TopLed Black” de OSRAM à fort contraste de lecture.
  • LED triées en longueur d’onde et en luminosité.
  • Distance de lecture de 70m.
  • Fonctions d’affichage : texte fixe, alternance, clignotement, défilement, heure et date, places libres, mode bi-ligne.

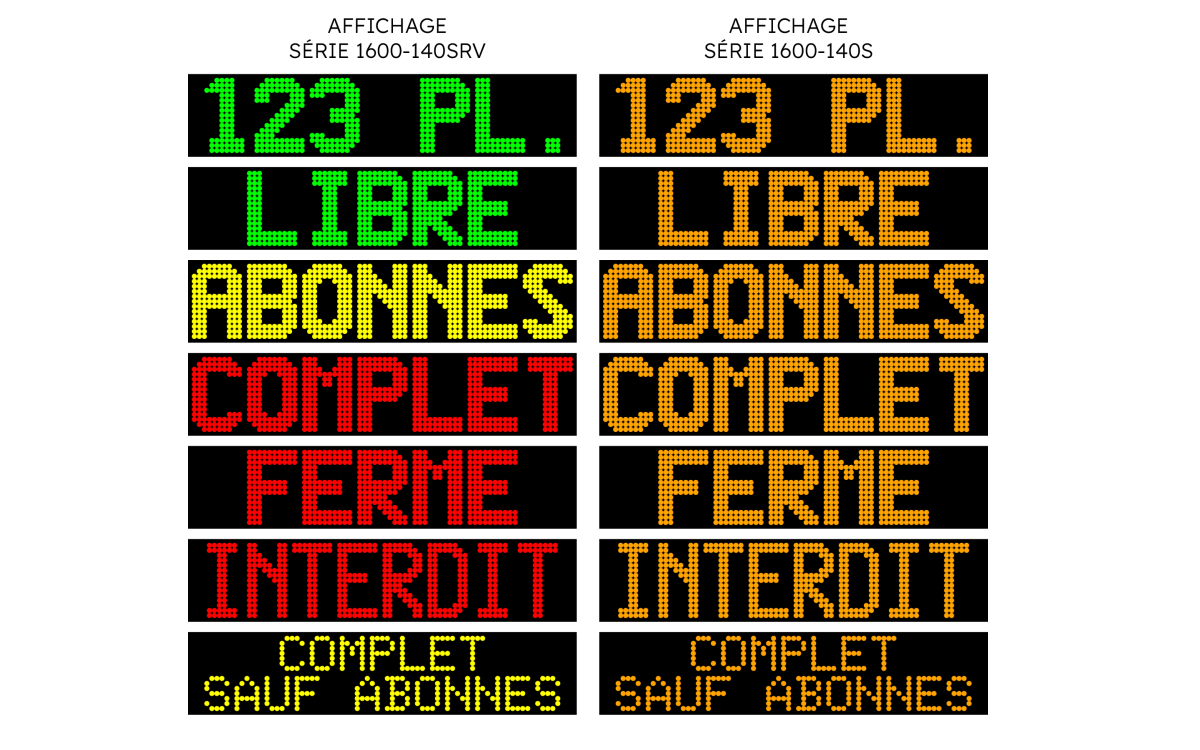

  • Afficheur monochrome ambre signalisation pour la version 140S et trichrome rouge/vert/jaune pour la version 140SRV.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Chauffage anti-condensation thermostatique de série (T° Int. < 15°C).
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 10W à 150W maximum par caisson.
  • Parafoudre 5KA de série.
  • Pilotage par protocole Trafic en RS485 sur 1 paire (distance de liaison maximale de 500m avec un câble de type SYT1) ou sur IP (distance de liaison maximale de 100m avec un câble Cat6).
  • Réglage automatique de luminosité par cellule intégrée.
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M18 ou M24, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Rétro-éclairage des décors par LED blanches 100 lumen / Watt, piloté par la cellule de réglage de luminosité.
  • Modem 3G/4G intégré au caisson, avec antenne étanche.
