Série 1100-95T3

Caisson statique de signalisation d’entrée de parc de format 1100x350mm.
Afficheur tri-texte de 95mm de hauteur (type LIBRE / COMPLET / FERME).
Fixation murale ou sur mât.
Pilotage par deux contacts secs, alimentation 230V AC.

TÉLÉCHARGEZ LA FICHE PRODUIT


Caractéristiques techniques Série 1100-95T3

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=1100 x H=350 x P=122mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor selon BAT sur fond réfléchissant Classe 1 en standard.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.

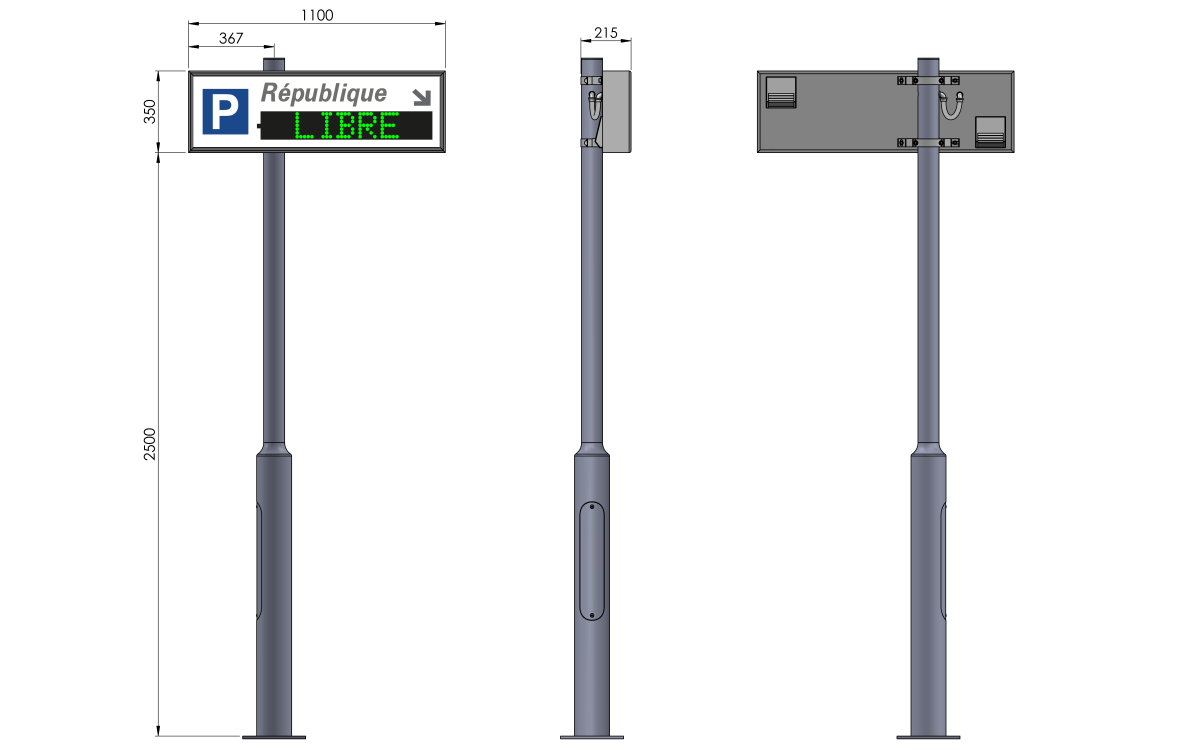

MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 2 brides en aluminium extrudé.
  • Mât en aluminium brossé en standard, de diamètre 150/90mm, de hauteur 2900mm, avec semelle d’entraxe 200×200.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.
  • Ancrage conseillé par 4 tiges M14x300.



MONTAGE MURAL

  • Fixation murale par pièces en aluminium.
  • Presse-étoupes métalliques en face arrière pour les sorties de câbles.
  • Afficheur tri-texte, bicolore ou tricolore, de 95mm de hauteur.
  • LED très haute luminosité de 4000mcd, angle de 70°.
  • Réglage automatique de luminosité par cellule intégrée.
  • Distance de lecture de 50m.

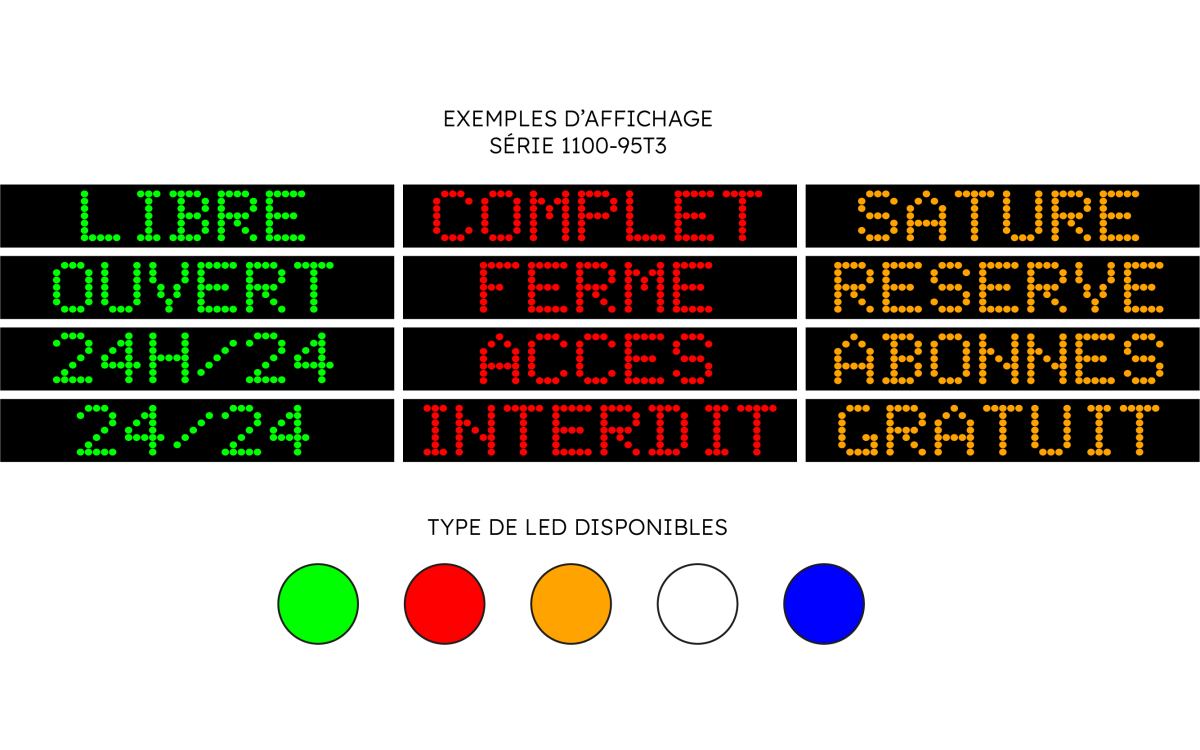

  • Textes disponibles en standard : «LIBRE» en LED vertes / «COMPLET» en LED rouges / «FERME» en LED rouges. Autres combinaisons et couleurs sur demande, textes limités à 8 caractères.
  • Ventilation forcée thermostatique de série (T° Int. > 40°C) avec filtres anti-poussières IP54.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 5W à 50W maximum par caisson.
  • Parafoudre 5KA de série.
  • Pilotage par deux contacts secs sur 2 paires (distance de liaison maximale de 500m avec un câble de type SYT1).
  • Livré avec 2m de câble souple en standard pour l’alimentation 230V et le pilotage.
  • Mât en aluminium brossé de diamètre 150/90mm et de hauteur 2900mm avec accessoires de fixation et de raccordement.
  • Kit d’ancrage comprenant un gabarit, 4 tiges M14x300, 12 écrous H, 8 rondelles, 4 capuchons à graisse.
  • Kit de fixation murale.
  • Thermo-laquage du caisson et du mât RAL au choix.
  • Rétro-éclairage des décors du caisson par LED blanches 100 lumen/W.
